Краткие
технические данные:
Материал корпуса разделителя: нержавеющая
сталь 316 SS.
Материал мембраны: нержавеющая
сталь 316L SS.
Диапазон измерения давления: -1…0 &
0…1(1.6,…,600) бар.
Присоединения к процессу:
G1/2(нар), G 3/4(нар), G1(нар), G 3/2 (нар), G2 (нар).
Резьба
присоединения прибора: G1/2 (вну), М20х1,5 (вну), G1/4 (вну),
М12х1,5 (вну).
Общие сведения:
Разделители сред DF предназначены для предохранения внутренней полости
чувствительных элементов измерительных устройств от попадания в нее
агрессивных, горячих, вязких кристаллизирующихся сред или несущих
взвешенные твердые частицы сред. Используются в местах с повышенной
пульсацией, а также в системах дезинфекции водных растворов (хлор).
Применяются на очистных сооружениях, при производстве лакокрасочных покрытий
и мастик, а так же в пищевой, пивоваренной промышленности.
Области применения:
- Очистные
сооружения и установки
- Нефтяная промышленость
- Газовая
промышленость
- Машиностроение
- Пищевая промышленость
Отличительные особенности:
- Изготовлен
полностью из нержавеющей стали
- Цельная конструкция
- Мембрана имеет
надежную сварную конструкцию
- Открытая (промываемая) мембрана
Дополнительные технические параметры и коды
оформления заказа:
- Модель мембранного
разделителя: DF.
- Материал корпуса разделителя:
стандарт - CL - нержавеющая сталь 316 SS;
заказ – CM - нержавеющая сталь 316L SS;
- Материал мембраны: стандарт
– UJ - нержавеющая сталь 316L SS.
- Резьба присоединения
прибора: стандарт - G 1/2 (вну), G1/4 (вну);
заказ – М20х1,5 (вну), М12х1,5 (вну).
- Присоединения к процессу:
G1/2(нар), G 3/4(нар), G1(нар), G 3/2 (нар), G2 (нар).

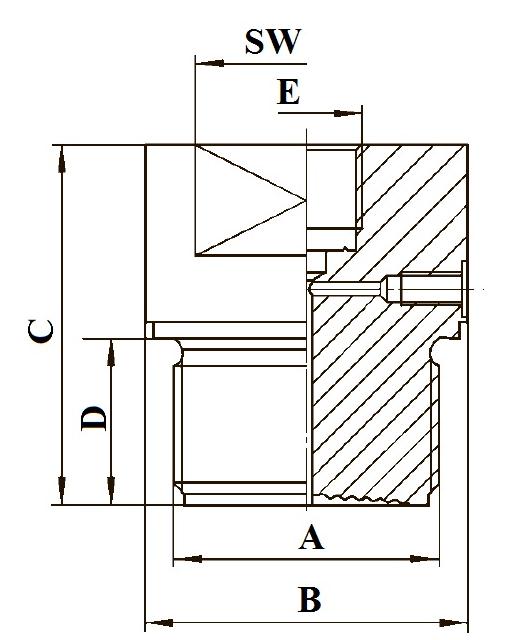

Габаритные и присоединительные размеры:
-
Мембранный разделитель DF
|
A
|
B
|
C
|
D
|
E
|
SW
|
Вес, гр
|
Минимальный диапазон измерений (бар)
|
|
G1/2
|
-
|
55
|
20
|
G1/4
|
27
|
160
|
0…10
|
|
G 3/4
|
32
|
56
|
20
|
G1/2
|
32
|
270
|
0…6
|
|
G1
|
39
|
55
|
21
|
G1/2
|
41
|
400
|
0…4
|
|
G 3/2
|
58
|
65
|
30
|
G1/2
|
50
|
1080
|
0…2,5
|
|
G2
|
78
|
70
|
30
|
G1/2
|
65
|
1950
|
0…1,6
|
Пример оформления заказа
на примере стандартной модели:
DF-CL-UJ-G1/2(вну)-G1(нар)
