Краткие
технические данные:Материал корпуса
разделителя: нержавеющая
сталь 316 SS.
Материал мембраны: нержавеющая сталь 316L
SS.
Материал накидной гайки, винтов: нержавеющая сталь
316 SS.
Уплотнение: силиконовая прокладка.
Диапазон измерения давления: -1…0 & 0…40 бар.
Температура измеряемой среды: зависит от типа заполняемой
жидкости.
Резьба присоединения к процессу: DIN
(25, 32, 40, 50, 80), SMS (1.5, 2”),
RJT/APV (1.5, 2”), IDF/ISS (1.5, 2”).
Резьба присоединения
прибора: G1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну).
Общие сведения:
Разделители сред DE (молочные гайки) предназначены для предохранения
внутренней полости чувствительных элементов измерительных устройств от
попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих
взвешенные твердые частицы. Специально предназначены для пищевой,
пивоваренной, молочной и фармацевтической промышленности. Соответствуют
специальным требованиям гигиены, действующим на этих производствах.
Области применения:- Молочная
промышленость
- Пивоваренная промышленость
- Пищевая промышленость
- Перерабатывающая промышленность
Отличительные особенности:- Изготовлен полностью из
нержавеющей стали
- Легкая и простая установка
- Мембрана имеет
надежную сварную конструкцию
- Разработан для пищевой, молочной,
пивоваренной промышлености
Дополнительные технические параметры и коды
оформления заказа:- Модель мембранного
разделителя: DE.
- Вид резьбы на накидной гайки: стандарт
– M - внутренняя резьба;
заказ
– F - наружная резьба.
- Стандарт, по которому изготавливается
мембранный разделитель: стандарт -DN - DIN 11851;
заказ – KI – SMS;
KJ – RJT/APV;
KK – IDF/ISS.
- Номинальный диаметр разделителя: для DIN - 25, 32, 40,
50, 80;
для SMS, RJT/APV,
IDF/ISS - 1.5”, 2”.
- Резьба присоединения прибора:
стандарт - G 1/2 (вну), G1/4 (вну),
заказ
– М20х1,5 (вну), М12х1,5 (вну).
- Материал корпуса разделителя:
стандарт - CL - нержавеющая сталь 316 SS;
заказ
– CM - нержавеющая сталь 316L SS;
- Материал мембраны: стандарт
– UJ - нержавеющая сталь 316L SS.
- Материал уплотнения:
стандарт – VU – силикон;
заказ – VI –
фторопласт.

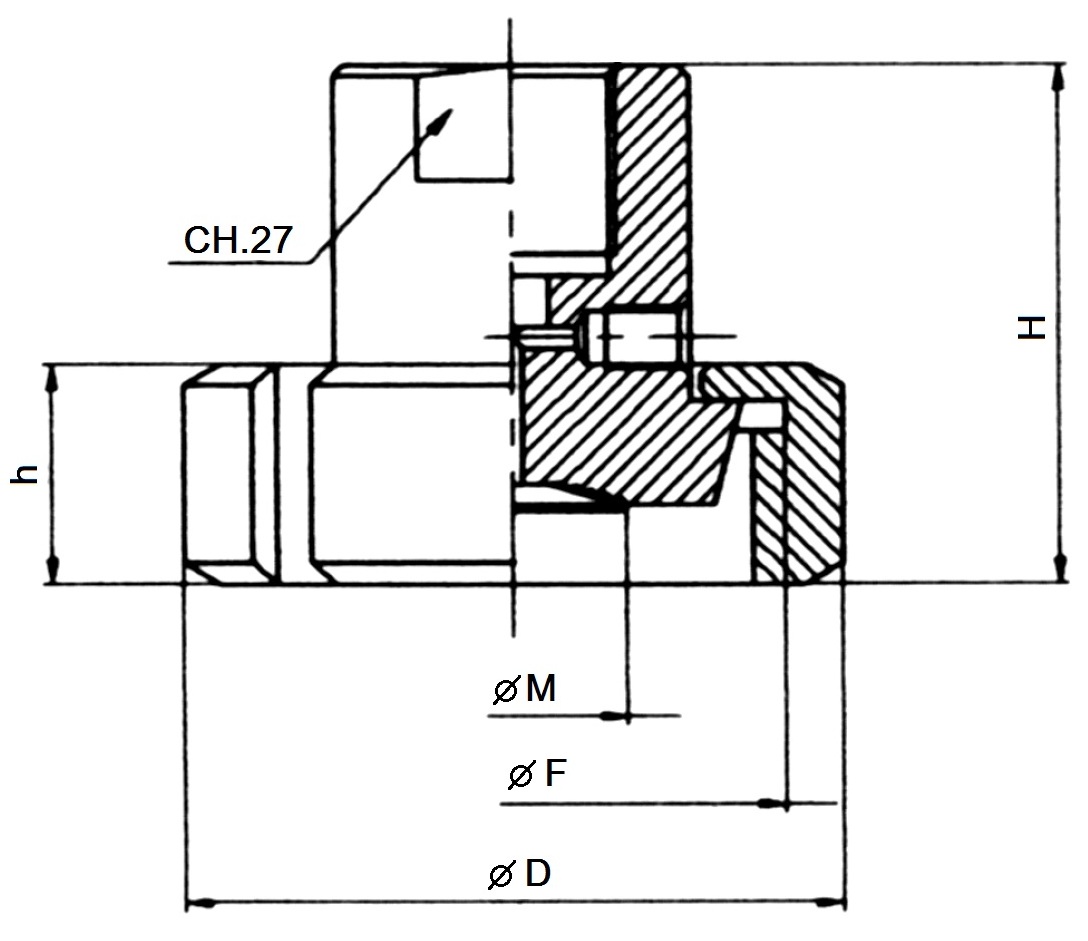

Габаритные и присоединительные
размеры: внутренняя
резьба на накидной гайки
DIN 11851
|
DN
|
H
|
h
|
D
|
M
|
F(DIN 405)
|
|
25
|
49.5
|
21
|
63
|
22
|
Rd52x1/6
|
|
32
|
48
|
21
|
71
|
32
|
Rd58x1/6
|
|
40
|
50
|
21
|
78
|
36
|
Rd65x1/6
|
|
50
|
50
|
22
|
92
|
47
|
Rd78x1/6
|
|
80
|
55
|
29
|
127
|
71
|
Rd110x1/4
|
SMS
|
DN
|
H
|
h
|
D
|
M
|
F(DIN 405)
|
|
1.5”
|
55
|
25
|
74
|
30
|
Rd60x1/6
|
|
2”
|
53
|
26
|
84
|
44.5
|
Rd70x1/6
|
RJT/APV
|
DN
|
H
|
h
|
D
|
M
|
F(DIN 405)
|
|
1.5”
|
54.5
|
30
|
Hex.64
|
30
|
1.5” RJT-F
|
|
2”
|
54.5
|
30
|
Hex.77
|
44.5
|
2” RJT-F
|
IDF/ISS
|
DN
|
H
|
h
|
D
|
M
|
F(DIN 405)
|
|
1.5”
|
54.5
|
30
|
Hex.64
|
30
|
1.5” IDF-F
|
|
2”
|
54.5
|
30
|
Hex.77
|
44.5
|
2” IDF-F
|

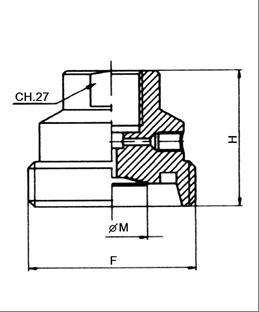

наружная
резьба на накидной гайки
DIN
11851
|
DN
|
H
|
M
|
F(DIN 405)
|
|
25
|
42
|
22
|
Rd52x1/6
|
|
32
|
42
|
32
|
Rd58x1/6
|
|
40
|
42
|
36
|
Rd65x1/6
|
|
50
|
42
|
47
|
Rd78x1/6
|
|
80
|
42
|
71
|
Rd110x1/4
|
|
DN
|
H
|
M
|
F(DIN 405)
|
|
1.5”
|
43
|
30
|
Rd60x1/6
|
|
2”
|
43
|
44.5
|
Rd70x1/6
|
RJT/APV
|
DN
|
H
|
M
|
F(DIN 405)
|
|
1.5”
|
47.8
|
30
|
1.5” RJT-M
|
|
2”
|
47.8
|
44.5
|
2” RJT-M
|
IDF/ISS
|
DN
|
H
|
M
|
F(DIN 405)
|
|
1.5”
|
45
|
30
|
1.5” IDF-M
|
|
2”
|
45
|
44.5
|
2” IDF-M
|
Пример оформления заказа
на примере стандартной модели:
DE-M-DN-25-G1/2(вну)-UJ-VU
