Краткие
технические данные:
Материал корпуса разделителя: нержавеющая
сталь 316 SS.
Материал мембраны: нержавеющая сталь
316L SS.
Диапазон измерения давления: -1…0 & 0…25
бар;
Температура измеряемой среды: зависит от типа
заполняемой жидкости.
Резьба присоединения к процессу:
G1/4 (нар),М12х1,5 (нар).
Резьба присоединения прибора:
G1/4 (вну), М12х1,5 (вну).
Общие сведения:
Разделители сред DD предназначены для предохранения внутренней
полости чувствительных элементов измерительных устройств от попадания в нее
сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые
частицы.
Области применения:
- Очистные
сооружения
- Перерабатывающая промышленность.
- Нефтяная промышленость
- Газовая промышленость
- Пищевая промышленость
- Машиностроение
Отличительные особенности:
- Низкая стоимость
- Единая конструкция
- Маленькие габаритные размеры
- Изготовлен
полностью из нержавеющей стали
- Мембрана имеет надежную сварную
конструкцию
Дополнительные технические
параметры и коды оформления заказа:
- Модель мембранного разделителя: DD.
-
Резьба присоединения прибора: стандарт - G1/4 (вну);
заказ - М12х1,5 (вну).
- Материал корпуса разделителя:
CL - нержавеющая сталь 316 SS;
- Материал мембраны: UJ - нержавеющая сталь
316L SS;
- Резьба присоединения к процессу:
стандарт- G1/4 (нар);
заказ - М12х1,5 (нар).

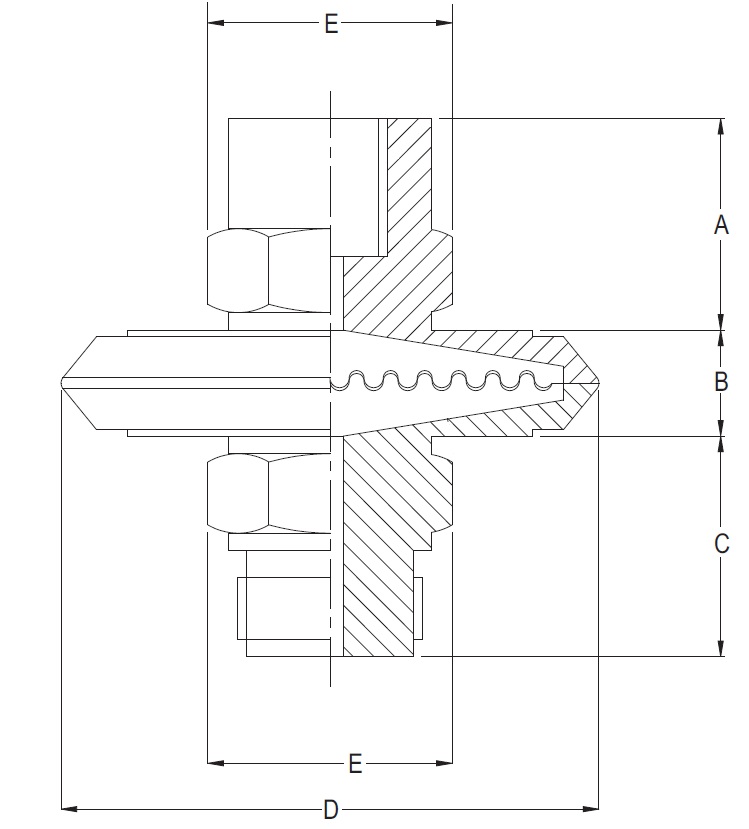

Габаритные и присоединительные размеры:
|
Модель
|
A
|
B
|
C
|
D
|
Вес,гр
|
|
DD
|
26
|
14
|
23
|
62
|
260
|
Пример оформления заказа на примере стандартной
модели:
DD-G1/4(вну)-CL-UJ-G1/4(нар)
