Краткие
технические данные:
Материал корпуса разделителя: нержавеющая
сталь 316 SS.
Материал мембраны: нержавеющая сталь
316L SS.
Диапазон измерения давления: S11:
-1…0 & 0…4 бар;
S12: 6…70 бар;
S13: 100…400 бар;
S14: 250…600 бар.
Температура измеряемой среды:
зависит от типа заполняемой жидкости.
Резьба присоединения к
процессу: G 1/2 (нар), М20х1,5 (нар), G1/4 (нар),М12х1,5
(нар), G3/8(нар).
Резьба присоединения прибора: G
1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).
Общие сведения:
Разделители сред DG
предназначены для предохранения внутренней полости чувствительных элементов
измерительных устройств от попадания в нее сред агрессивных, горячих,
кристаллизирующихся, несущих взвешенные твердые частицы.
Области применения:
- Очистные сооружения
-
Перерабатывающая промышленность.
- Нефтяная промышленость
- Газовая
промышленость
- Пищевая промышленость
- Машиностроение
Отличительные особенности:
- Низкая стоимость
- Маленькие габаритные размеры
-
Изготовлен полностью из нержавеющей стали
- Мембрана имеет надежную
сварную конструкцию
- Рекомендован для высоких давлений
Дополнительные технические параметры и коды оформления заказа:
- Модель мембранного разделителя: DG.
- Модификация разделителя: S11: -1…0 & 0…4 бар;
S12: 6…70 бар;
S13: 100…400 бар;
S14: 250…600 бар.
- Резьба присоединения прибора:
стандарт - G1/4 (вну); G 1/2 (вну),
-заказ- М20х1,5 (вну), М12х1,5 (вну), G3/8(вну).
- Материал
корпуса разделителя: стандарт – CL - нержавеющая сталь 316 SS
заказ - CM - нержавеющая сталь 316L SS;
- Материал мембраны: стандарт
– UJ - нержавеющая сталь 316L SS;
- Резьба присоединения к
процессу: стандарт- G1/4 (нар), G 1/2 (нар),
- заказ - М20х1,5 (нар), М12х1,5 (нар), G3/8(нар).
Габаритные и присоединительные размеры:

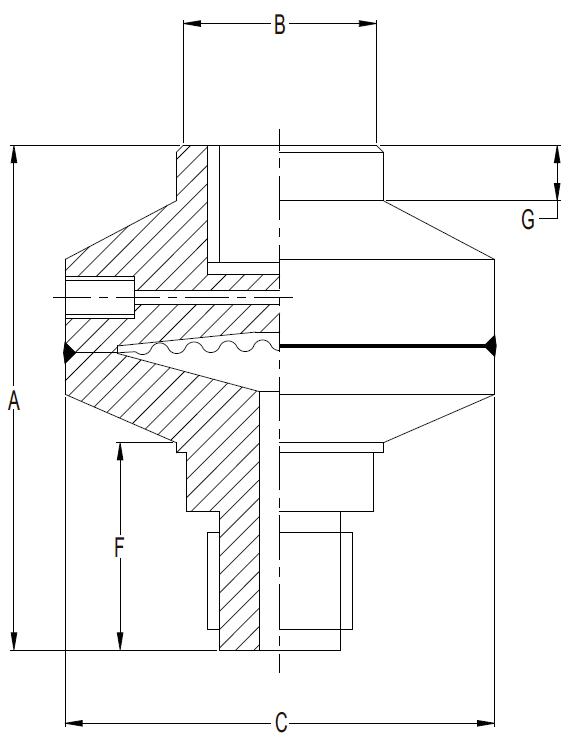

S11, S12
|
Модификация
|
A
|
B
|
C
|
F
|
G
|
Вес,гр
|
|
S11
|
73
|
30
|
62
|
30
|
8
|
700
|
|
S12
|
68.5
|
30
|
53
|
35
|
8
|
600
|

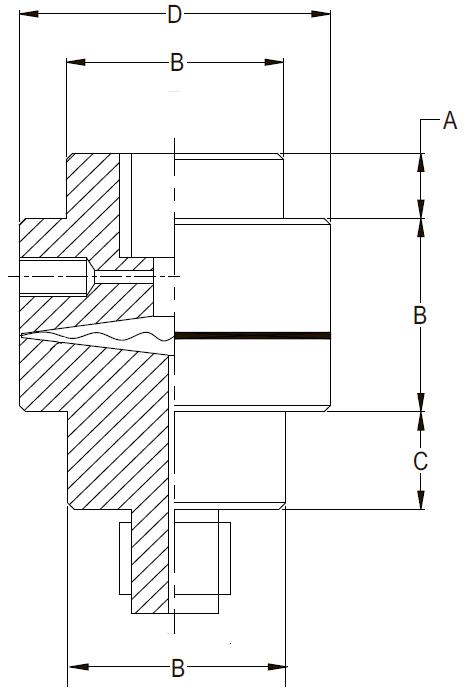

S13,S14
|
Модификация
|
A
|
B
|
C
|
D
|
Вес,гр
|
|
S13
|
10
|
22
|
15
|
46.5
|
400
|
|
S14
|
10
|
30
|
10
|
34
|
350
|
Пример оформления заказа на примере стандартной
модели:
DG-S12-G1/2(вну)-CL-UJ-G1/2(нар)
