Мембранный
разделитель сред, DB
Краткие
технические данные:
Материал верхнего фланца: нержавеющая
сталь 304 SS.
Материал нижнего фланца: нержавеющая
сталь 316 SS.
Материал мембраны: нержавеющая сталь
316L SS.
Материал гаек, винтов: нержавеющая сталь
304 SS.
Уплотнение: витон.
Диапазон
измерения давления: S06: -1…0 & 0…70 бар;
S07: 100…400 бар.
Температура измеряемой среды:
зависит от типа заполняемой жидкости.
Резьба присоединения к
процессу: G 1/2 (нар),
М20х1,5 (нар), G1/4 (нар), М12х1,5 (нар), G3/8(нар).
Резьба
присоединения прибора: G 1/2 (вну), М20х1,5 (вну), G1/4
(вну), М12х1,5 (вну), G3/8(вну).
Общие
сведения:
Разделители сред DB предназначены для
предохранения внутренней полости чувствительных элементов измерительных
устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся,
несущих взвешенные твердые частицы.
Области
применения:
- Очистные сооружения
-
Перерабатывающая промышленность.
- Нефтяная промышленость
- Газовая
промышленость
- Пищевая промышленость
- Машиностроение
Отличительные особенности:
-
Состоит из 2-х частей
- Изготовлен полностью из нержавеющей стали
-
Мембрана имеет надежную сварную конструкцию
- Конструкция быстро и легко
разбирается для чистки мембраны
- Разработан для общепромышленного
применения
Дополнительные технические
параметры и коды оформления заказа:
- Модель
мембранного разделителя: DB.
- Модификация
разделителя: S06: -1…0 & 0…70 бар;
S07: 100…400 бар.
- Резьба присоединения прибора:
стандарт - G 1/2 (вну), М20х1,5 (вну),
заказ - G1/4 (вну), М12х1,5 (вну), G3/8(вну).
- Материал верхнего
фланца: стандарт - XW - нержавеющая сталь 304 SS;
заказ – YA - нержавеющая сталь 316L SS;
XY - нержавеющая сталь 316 SS.
- Материал мембраны: стандарт
– UJ - нержавеющая сталь 316L SS;
заказ – UM – монель; UL – хастеллой “С”; UP – серебро
(давление от 21 бар); UR – титан; UQ – тантал; UW – инконель 600.
- Материал уплотнения: стандарт – VI – фторопласт;
заказ – YR – сталь.
- Материал нижнего фланца:
стандарт – TM – нержавеющая сталь 316 SS;
заказ – TK - нержавеющая сталь 304 SS; TL - нержавеющая сталь
316L SS; UH – титан; TX – монель; TT - хастеллой “С”; UD –
тантал;
TZ – поливинилхлорид; UA – поливинилиденфторид;
TY- полипропелен.
- Резьба присоединения к процессу: стандарт
- G 1/2 (нар), М20х1,5 (нар);
заказ – G1/4 (нар); М12х1,5 (нар);G3/4 (нар);G 3/8 (нар);
1/4 NPT(нар); 1/2 NPT (нар); 3/4 NPT (нар) и другие по запросу.
-
Дополнительное уплотнение внутренней полости разделителя:
заказ - VS – покрытие фторопластом толщиной 2 мм полностью внутренней
части разделителя имеющей контакт с измеряемой средой; VV – покрытие
мембраны фторопластом для температуры измеряемой среды 150? С; VZ – покрытие
мембраны фторопластом для температуры измеряемой среды 315? С.

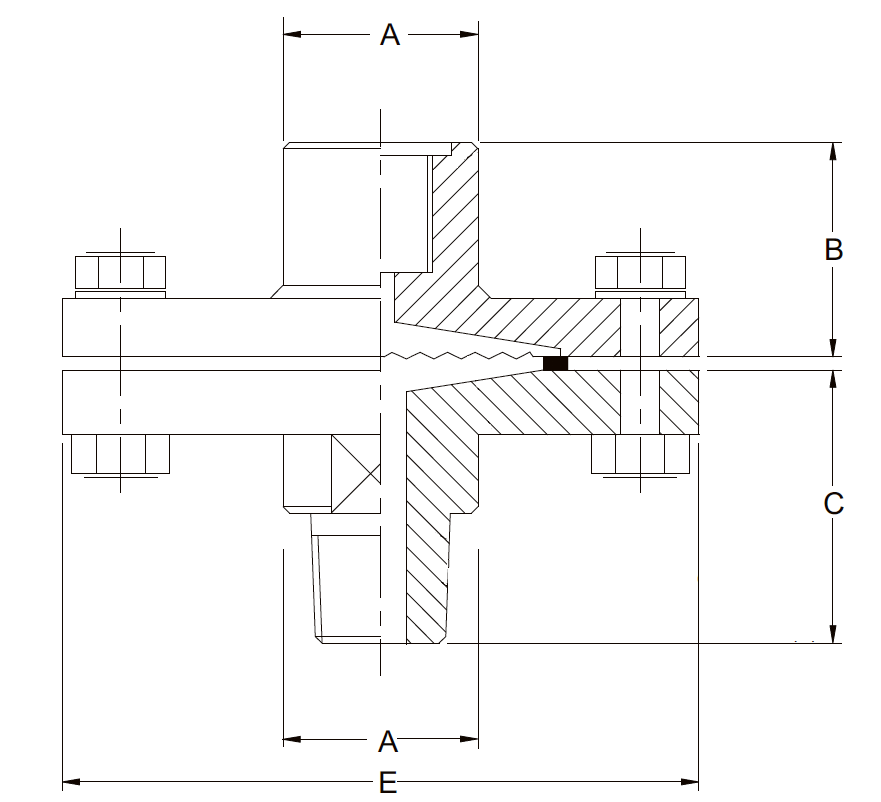

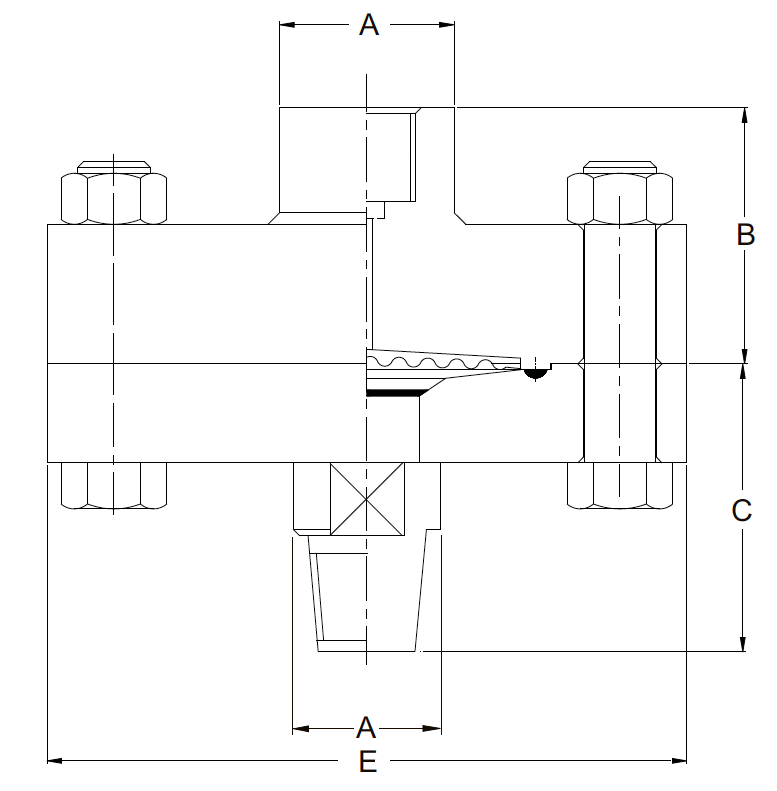

Габаритные и присоединительные размеры:
S06
|
Модификация
|
A
|
B
|
C
|
E
|
Вес, гр
|
|
S06
|
30
|
26
|
47
|
98
|
1500
|
S07
|
Модификация
|
A
|
B
|
C
|
E
|
Вес,гр
|
|
S07
|
30
|
44
|
49.5
|
110
|
3000
|
Пример оформления заказа на примере стандартной
модели:
DB-S06-G1/2(вну)-XW-UJ-VI-TM-G1/2(нар)
