БАВР выполняет функцию резервирования, совместно
		с любыми СКЗ, независимо как от их принципов работы и конструкции, так и
		предприятия - изготовителя.
		Блок имеет модульную конструкцию и малые
			габариты не зависящие от мощности коммутируемых станций ЭХЗ.
		Специальное сочетание мощных полупроводниковых
			и электромеханических коммутаторов обеспечивает исключительную
			“живучесть” устройств и большой ресурс работы в условиях коммутации
			больших токов и напряжений при сильных грозовых помехах.

			 НАЗНАЧЕНИЕ
		Блок автоматического включения резерва «Интор-073»
			предназначен для повышения надежности катодной защиты трубопроводов,
			методом "холодного" резервирования двух станций катодной защиты
			(СКЗ), а также, для защиты СКЗ от повышенного и пониженного
			напряжения в сети (220 В). Через устройство осуществляется подача
			напряжения питания 220 В на СКЗ и коммутация выходного тока
			работающей СКЗ к нагрузке. Устройство обеспечивает непрерывный
			контроль и индикацию значений фазных напряжений и выходных
			параметров включенной СКЗ.
		Устройство комплектуется специальным монитором телеметрии,
			обеспечивающим возможность дистанционной индикация параметров работы
			и управления режимами работы БАВР. Блок имеет два режима работы -
			автоматический и ручной. Ручной режим предназначен для обеспечения
			безопасности персонала при выводе в ремонт одной из СКЗ. В этом
			режиме блок защищен от самопроизвольного включения и эффекта
			обратной трансформации через низковольтную сторону.


				ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.



						|
						 №
						 |


							Наименование параметра
						 |


							Значение
						 |


						|

							1
						 |


							Напряжение питания переменного тока, В

							- не менее

							- не более
						 |


							170±2

							250±2
						 |


						|

							2
						 |


							Количество СКЗ подключаемых к устройству
						 |


							2
						 |


						|

							3
						 |


							Количество точек контроля:
						 |

						 |


						|
						 |


							- напряжение питающей фазы
						 |


							2
						 |


						|
						 |


							- выходное напряжение СКЗ
						 |


							1
						 |


						|
						 |


							- выходной ток СКЗ
						 |


							1
						 |


						|

							4
						 |


							Значения контролируемых параметров:
						 |

						 |


						|
						 |


							- напряжение пит. фазы, В
						 |


							0 ..250
						 |


						|
						 |


							- выходное напряжение СКЗ, В
						 |


							2,0 ..50,0
						 |


						|
						 |


							- выходной ток СКЗ, А
						 |


							2,0 ..100,0
						 |


						|

							5
						 |


							Максимальная коммутируемая мощность, кВт
						 |


							5
						 |


						|

							6
						 |


							Время переключения СКЗ, с
						 |


							8±2
						 |


						|

							7
						 |


							Габаритные размеры устройства, не более, мм
						 |


							500х400х210
						 |


						|

							8
						 |


							Вес не более, кг
						 |


							22
						 |

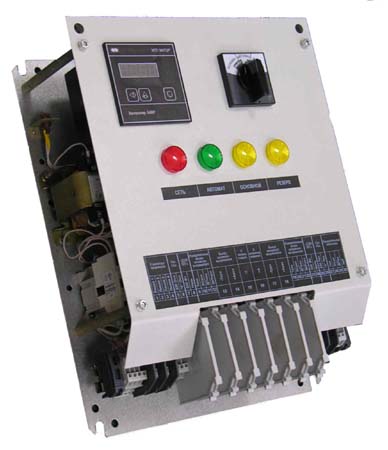

				Устройство блока.

				Конструктивно блок выполнен в виде электрического модуля
				размещенного в металлическом настенном шкафу. На верхней панели
				электрического модуля расположены контроллер, переключатель
				режимов работы и индикаторные лампы.


				Соединение
				с основной СКЗ-0 и резервной СКЗ-Р и питающей сетью производится
				при помощи клемм, расположенных в нижней части электрического
				модуля устройства.


				Контроллер размещен в пластмассовом приборном корпусе,
				который смонтирован на верхней панели электрического модуля
				устройства. На лицевой панели контроллера расположены
				четырехразрядный цифровой индикатор и три кнопки управления
				режимами работы устройства и ввода цифровых значений параметров
				(уставок). Настройка устройства производится путем ввода
				необходимых значений уставок. При нормальной работе контроллера
				на цифровой индикатор устройства последовательно выводятся
				измеренные значения напряжения питающих фаз, выходного
				напряжения и тока включенной СКЗ. Принцип действия контроллера
				основан на постоянном контроле напряжения фаз основной и
				резервной СКЗ, выходного тока и напряжения, включенной СКЗ. При
				выходе значения измеряемого параметра за заданные границы,
				контроллер выдает команду на переключение с основной СКЗ на
				резервную.

				Дистанционное управления блоком «Интор-073» и обмен
				данными обеспечивает монитор телеметрии. По запросу монитора,
				контроллер передает измеренные параметры и выполняет команды
				переключения СКЗ.

				Переключатель режимов работы предназначен для задания
				режимов функционирования устройства:

				- автоматический режим - контроллер сам определяет рабочую
				СКЗ.

				- ручной режим - принудительно включается основная или
				резервная СКЗ.

				- выключено – отключены обе СКЗ.
