НАЗНАЧЕНИЕ
Блок питания постоянного тока «БП 7,5» соответствует
требованиям технических условий 40 2520-197-31636677-09 ТУ и
предназначен для питания промышленных приборов и средств
автоматизации нестабилизированным напряжением постоянного тока.
Прибор преобразует сетевое переменное напряжение
220 В, 50 Гц в постоянное нестабилизированное напряжение ±7,5 В с
гальванической изоляцией от сети питания.
Условия эксплуатации и степень защиты прибора:
- номинальное
значение климатических факторов - согласно ГОСТ 15150 для вида
климатического исполнения УХЛ4, тип атмосферы II (промышленная);
- степень
защиты оболочки прибора IP20 по ГОСТ 14254.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
№
|
Наименование параметра
|
Значение параметра
|
|
1
|
Параметры питания:
- напряжение
питания, В, эффективное значение
- -
частота, Гц
|
от 180 до 242
50±5
|
|
2
|
Мощность, потребляемая прибором, В·А, не более
|
30
|
|
3
|
Максимальная мощность, отдаваемая в нагрузку, Вт
|
11
|
|
4
|
Диапазон изменения тока нагрузки, А
|
от 0 до 1,5
|
|
5
|
Выходное нестабилизированное напряжение постоянного
тока, В
|
7,5
|
|
6
|
Сопротивление изоляции между входными и выходными
цепями в нормальных климатических условиях, МОм, не менее
|
20
|
|
7
|
Напряжение изоляции между входными и выходными цепями
в нормальных климатических условиях, эффективное
значение, В, не менее
|
1500
|
|
8
|
Рекомендуемое сечение подключаемых проводов
|
макс 2,5 мм2
|
|
9
|
Тип контакта
|
винтовой
|
|
10
|
Масса, кг
|
0,15
|
|
11
|
Габаритные размеры, ВхШхГ, мм
|
87х70х60
|
|
12
|
Степень защиты в соответствии с ГОСТ 14254-96
|
IP 20
|
|
13
|
Монтаж блока
|
35мм DIN рейка
|
|
14
|
Материал корпуса блока
|
АБС
|
Условия
эксплуатации прибора:
- температура
окружающей среды от минус 40 0С
до + 80 0С;
- относительная
влажность до 95% при температуре 30 0С;
- атмосферное
давление 84–106,7 кПа;
- вибрация
с частотой 5–35 Гц и амплитудой не более 0.35мм.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПРИБОРА
Прибор смонтирован в пластмассовом корпусе для установки на
35мм DIN-рейку.
Блок питания выполнен на основе понижающего трансформатора.
Гальваническая развязка между входными и выходными цепями
обеспечивается с помощью трансформатора.
Все узлы БП смонтированы на одной печатной плате. На ней
расположены: трансформатор, выпрямитель, сглаживающий фильтр и
сетевой предохранитель.
Основание корпуса прибора с установленной на нем печатной
платой закрывается крышкой до упора. На лицевой панели размещены
декоративные шильд и два светодиода: наличие сети и выходного
напряжения. Основание и крышка имеют окна для подключения входных и
выходных цепей прибора через клеммные соединители, установленные на
печатной плате.
На крышке корпуса размещен декоративный шильд с названием и
описанием основных характеристик прибора.
ГАБАРИТНЫЕ И МОНТАЖНЫЕ РАЗМЕРЫ

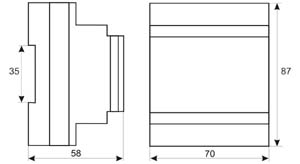

Габаритные размеры и внешний вид блока питания БП 7,5
Рисунок 1 – Габаритные размеры и внешний вид прибора БП 7,5
