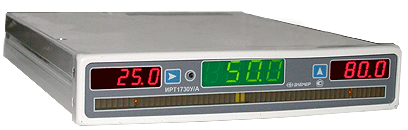

Измерители-регуляторы
технологические серии ИРТ 1730A
 Назначение
Измерители-регуляторы технологические
серии ИРТ 1730 (далее — приборы) предназначены для измерения и контроля
температуры и других неэлектрических величин (частоты, давления, расхода, уровня
и прочих), преобразованных в электрические сигналы силы, напряжения постоянного
тока и в активное сопротивление.
ИРТ 1730D/А и ИРТ 1730У/А используются в системах автоматического контроля,
регулирования и управления технологическими процессами на атомных
электростанциях (АЭС).
Прибор ИРТ 1730У/А конструктивно (монтаж и схема подключения) идентичен приборам
М1730 и Ф1760 ОАО «Вибратор».
Функциональные возможности
Конфигурация параметров прибора
осуществляется потребителем с кнопочной клавиатуры, с сохранением параметров
конфигурации при выключении питания. В приборе есть две уставки, значения
которых устанавливаются с кнопочной клавиатуры.
Параметры, выводимые на индикаторное
табло:
-
диапазон индикации прибора –999…9999
единиц.
-
индикация текущего значения
измеряемого параметра — четырёхразрядный индикатор зелёного цвета,высота
символов 14 мм;
-
индикация значения уставок на двух
четырёхразрядных индикаторах красного цвета, высота символов 8 мм;
-
индикация текущего значения
измеряемого параметра на шкальном светодиодном индикаторе с мнемонической
функцией в виде «зайчика» зелёного или красного цвета с алгоритмом
индикации, определяемым типом и величиной уставок предельных значений;
-
индикация достижения заданных уставок;
-
индикация значения и мнемоники
параметров в режиме переконфигурации прибора с кнопочного пульта;
-
индикация признаков обрыва
измерительной цепи, выхода параметров за границы диапазона.
Отличительными особенностями модели ИРТ 1730D/А, являются —
металлический корпус, разъёмные клемники под винт, наличие интерфейса (тип
указывается при заказе), универсальный токовый выход (0…5 мА, 4…20 мА), наличие
встроенного источника питания 36В, расширенный температурный диапазон
эксплуатации прибора –10…+60 °С.
Прибор работает со всеми стандартными входными сигналами от
термопреобразователей и с входными сигналами в виде силы и напряжения
постоянного тока.
Отличительными особенностями модели ИРТ 1730У/А, являются конструкция (монтаж и
схема подключения), идентичная приборам М1730 и Ф1760, металлический корпус,
наличие двух интерфейсов RS232 и RS485.
Прибор работает с входными сигналами в виде силы и напряжения постоянного тока.
Для сбора и архивации данных с ИРТ 1730 могут использоваться программы OPC
Server, DataStore, DDE Driver.
Приборы ИРТ 1730 имеют две уставки, тип и
значения которых устанавливаются с клавиатуры. Исполнительные реле обеспечивают
коммутацию токовой нагрузки 5 А при напряжении переменного тока 250 В на
активную нагрузку, максимальную токовую нагрузку 2 А при переменном напряжении
250 В на нагрузку с cos ϕ > 0,4, а также максимальную токовую нагрузку 0,1 А при
напряжении постоянного тока 250 В на активную и индуктивную нагрузку.
В соответствии с ПНАЭ НП-001-97
(ОПБ-88/97):
• элемент нормальной эксплуатации (Н) (по назначению);
• элемент, важный для безопасности (по влиянию на безопасность);
• управляющий элемент (по характеру выполняемых функций);
• нормальное функционирование и отсутствие помехоэмиссии в условиях совместной
работы с аппаратурой систем и элементов, для которых он предназначен, а также с
аппаратурой другого назначения, которая может быть использована совместно с
данным прибором в типовой помеховой ситуации.
В соответствии с ГОСТ 25804.1-83 ИРТ 1730D/А и
ИРТ 1730У/А относятся:
• по характеру применения к категории Б — аппаратура непрерывного применения;
• по числу уровней качества функционирования к виду I —аппаратура, имеющая два
уровня качества функционирования — номинальный и отказ.
ИРТ 1730D/А и ИРТ 1730У/А относятся к I категории сейсмостойкости по НП-031-01 и
группе Б, исполнения 3 по РД 25 818-87.
ИРТ 1730D/А и ИРТ 1730У/А являются стойкими, прочными и устойчивыми к
воздействию землетрясений с уровнем
сейсмичности 8 баллов по шкале MSK-64 на уровне установки до 40 метров в
соответствии с ГОСТ 25804.3-80.
|
