- простота
монтажа сигнализатора на объекте, за счет модульного построения
прибора: поплавкового маятникового и магнито-переключающих узлов;
- возможность
быстрой замены магнито-переключающего узла, без демонтажа
сигнализатора;
- нанесение
на узлы сигнализатора, контактирующие с контролируемой жидкостью,
специализированного фторопласт-керамического покрытия обеспечивает
возможность работы с различными типами жидкостей (вода питьевая и
техническая, эмульсии, «грязные» жидкости, вспенивающиеся жидкости,
нефть, нефтепродукты и др.);
- применение
в сигнализаторе магнитного контакта позволяет отказаться от
необходимости использования уплотнителей, диафрагм, пружин и
трубчатых валов, поскольку он не соприкасается с технологической
средой;
- возможность
работы в технологических емкостях и танках находящихся под
избыточным давлением до 25 МПа;
- степень
защиты – IP65;
- по
желанию Заказчика может быть изготовлена модификация сигнализатора
под конкретную рабочую жидкость, эксплуатационные давление и
температуру;
- широкое
применение во всех отраслях промышленности.
НАЗНАЧЕНИЕ
Сигнализатор уровня поплавковый
магнитный «Радон СУ ПМ-01» предназначен для управления внешними
электрическими цепями, путем включения и выключения контактов в схемах
сигнализации, защиты и блокировки при повышении или понижении
предельного уровня жидкости и сжиженных газов относительно заданного
значения в емкостях и технологических аппаратах, работающих при вакууме,
атмосферном и избыточном давлении. Сигнализатор уровня имеет
два вида исполнения: общепромышленное и взрывозащищенное
(искоробезопасная цепь - 0ExiaIICT5 и взрывонепроницаемая оболочка -
1ExdIICT6).
Сигнализаторы применяются в системах
автоматизации производственных объектов нефтеперерабатывающей, газовой,
химической энергетической, металлургической промышленности, на
предприятиях пищевого и коммунального хозяйства и других отраслях
промышленности, в том числе с взрывоопасными условиями производства.
Нанесение на узлы сигнализатора,
контактирующие с контролируемой жидкостью, специализированного
фторопласт-керамического покрытия обеспечивает работу в различных типах
жидкостей (вода питьевая и техническая, эмульсии, «грязные» жидкости,
вспенивающиеся жидкости, нефть, нефтепродукты, тяжелые нефтяные фракции
и др.). Применение в сигнализаторе магнитного контакта позволяет
отказаться от необходимости использования уплотнителей, диафрагм, пружин
и трубчатых валов, поскольку он не соприкасается с технологической
средой.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИТСТИКИ.
|
№
|
Наименование параметра
|
Требования ТУ
|
|
1
|
Рабочее давление, МПа
|
до 2,0
|
|
2
|
Рабочая температура, °С
в течение срока службы
кратковременно (до 100 ч суммарно)
|
от -15 до +100
до 125
|
|
3
|
Температура окружающей среды
(воздуха), °С
|
-50 - +50
|
|
4
|
Погрешность срабатывания, мм
|
до ±3
|
|
5
|
Степень защиты корпуса по ГОСТ
14254-96
|
IP54
|
|
6
|
Нагрузка, коммутируемая клеммными
выводами сигнализатора:
активная или активно-индуктивная
мощность, Вт
ток, А
напряжение, В
|
до 7,5
до 0,25
до 130/180
|
|
7
|
Время непрерывной работы не менее,
ч
|
не ограниченно
|
|
8
|
Количество срабатываний, не менее
|
не ограниченно
|
|
9
|
Материал сигнализатора
|
12Х18Н10Т
|
|
10
|
Установочные размеры фланца
|
?120, 6 отв.?22
|
|
11
|
Габаритные размеры, мм
|
?60х260
|
|
12
|
Масса, кг
|
3,5
|
УСТРОЙСТВО.
В поплавковом сигнализаторе используется
принцип выталкивания погружённого поплавка под действием
контролируемой жидкости. Изменение уровня жидкости приводит к
перемещению механизма поплавка, которое в свою очередь приводит к
срабатыванию магниточуствительного переключателя.
Сигнализатор «Радон
СУ ПМ-02» представляет
собой магнитный поплавковый фланцевый сигнализатор предельного
уровня горизонтального крепления, снабженный двухпозиционный
магнитным переключателем (герконом с перекидным контактом)
срабатывающим при достижении заданного уровня. При установке в
емкость или технологический аппарат, данное устройство может
использоваться для контроля превышения или понижения предельного
уровня жидкости и сжиженных газов относительно заданного значения.
Применение в приборе магнитного контакта позволяет отказаться от
необходимости использования уплотнителей, диафрагм, пружин и
трубчатых валов, поскольку он не соприкасается с технологической
средой.

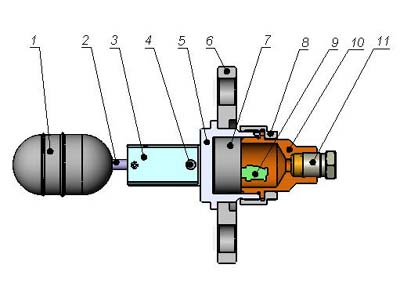

Конструктивно сигнализатор уровня выполнен
по модульному принципу. Конструкция поясняется рисунком. Герметичный
поплавковый маятниковый узел содержит: поплавок (1) заполненный
инертной жидкостью; корпус узла (5), в котором смонтированы два
постоянных магнита; полый шток (2) с противовесом (3), снабженный
магнитопроводом (4) и крепежный фланец (6). Поплавковый маятниковый
узел устанавливается на емкость через отверстие в стенке емкости
(диаметр отверстия 60 мм) или в отводящий фланцевый патрубок и
закрепляется посредством крепежного фланца O 120 и болтов М22 (по
заказу диаметр фланца и отверстия для болтов могут быть изменены).
Все элементы узла выполнены из нержавеющей стали 12Х18Н10Т. Поплавок
и коромысло покрыты полированным специализированным фторопластовым
покрытием, обеспечивающим работу сигнализатора в различных типах
жидкостей (вода питьевая и техническая, эмульсии, «грязные»
жидкости, вспенивающиеся жидкости, нефть, нефтепродукты, тяжелые
нефтяные фракции и др.).
Магнитопереключающий клеммный узел состоит из корпуса
(10), блока магнитного переключателя (7), с расположенным на нем
клеммником (9) и сальникового ввода (11). Крепление
магнитопереключающего клеммного узла на поплавковом узле
осуществляется посредством накидной гайки (8) и резинных уплотнений.
Поплавок отслеживает уровень
жидкости и при
достижении заданного значения происходит срабатывание магнитного
переключателя. Сигнализатор уровнявыполняется
либо с открытым, либо с закрытым сухим контактом либо с
переключающей группой. Рабочие характеристики переключателя
позволяют использовать его для управления широким диапазоном
технологического оборудования.
