Реле давления мембранное РДМ-032М

НАЗНАЧЕНИЕ

Реле соответствует требованиям ТУ 31 4870-042-31636677-06, ГОСТ Р 51330.10-99, ГОСТ Р 51330.0-99 предназначено для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в автоматических системах защиты по давлению в линиях подпитки насосных станций, системах пылеподавления горных машин, гидравлических системах механизированных крепей и другого горно-шахтного оборудования.

Реле может быть использовано на действующих, реконструируемых и новых строящихся сланцевых и угольных шахтах.

Реле не содержит собственных источников питания, сосредоточенных индуктивностей и емкостей, имеет маркировку по взрывозащите «РО ExiaI», соответствует требованиям ГОСТ Р 51330.10-99, ГОСТ Р 51330.0-99 и может устанавливаться в условиях взрывоопасных зон всех классов помещений и наружных установках класса В-1. Максимально допустимые параметры эксплуатации Ii=2,5 A;Ui=12B; Ci=39 мкФ; Li=0,15 мГн

Применяется в горнорудной, шахтной, нефтехимической и газовой промышленности, на предприятиях пищевой промышленности, коммунального хозяйства и агрокомплекса.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№	Наименование параметра	Требования ТУ
1.	Пределы уставок срабатывания, МПа (кгс/см2)	от 0,1 (1) до 0,63 (6,3) * от 0,4 (4) до 1,6 (16) от 1,5 (15) до 3,5 (35)
2.	Зона возврата нерегулируемая (типовое значение параметра), МПа (кгс/см2),	до 0,075 (до 0,75)*
3.	Разброс срабатывания, не более МПа (кгс/см2)	+0,01 (0,1)
4.	Максимально допустимое давление контролируемой среды, МПа (кгс/см2)	25 (250) *
5	Тип контакта	нормально замкнутый, общий, нормально разомкнутый
6	Параметры коммутируемой цепи (~220/=27В), А	3
7	Габаритные размеры, мм не более	160х95х48
8	Установочные размеры резьбовой части корпуса	М20x1.5; К ?; К ?; другое
9	Габаритные размеры, мм не более	160х95х48
10	Масса, кг, не более	1,2

По устойчивости к воздействию температуры и влажности окружающего воздуха реле имеет исполнение С1 по ГОСТ 12997-84.

По степени защищенности от воздействия окружающей среды реле имеет исполнение IP65 по ГОСТ 14254-96.

По устойчивости к механическим воздействиям реле имеет виброустойчивое исполнение по группе N3 ГОСТ 12997-84.

Реле (мод.»У») обеспечивает срабатывание при понижении давления до установленной величины и возврат при повышении давления на величину зоны возврата.

Реле (мод.»В») обеспечивает срабатывание при повышении давления до установленной величины и возврат при понижении давления на величину зоны возврата.

Рабочие условия эксплуатации реле соответствуют следующим условиям:

- температура окружающего воздуха от минус 25 до +55⁰С;

- относительная влажность воздуха до 100% при 30 ⁰С и более низких температурах с конденсацией влаги;

- атмосферное давление от 80 до 106,7 кПа (от 630 до 800 мм рт. ст.);

- вибрации с частотой от 5 до 80 Гц ускорением до 19,6 м/с².

- рабочие жидкости: водомасляные эмульсии с присадкой ВНИИП – 117 или другой присадкой, заменяющей ее, минеральные масла, вода шахтная осветленная.

Коммутируемая мощность контактов коммутационного устройства реле соответствует значениям:

- 15 Вт – при эксплуатации в цепях постоянного тока напряжением до 30 В;

- 75 В*А – при эксплуатации в цепях переменного тока напряжением до 250 В частотой 50 (60) Гц.

УСТРОЙСТВО

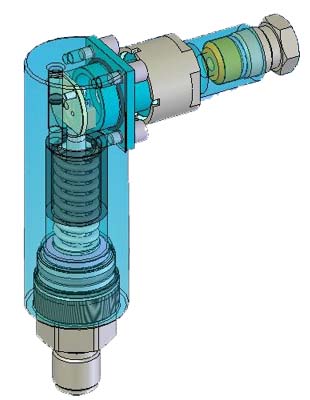

Реле конструктивно выполнено в металлическом (ОП – алюминиевый сплав, ВБ – сталь с электрохимическим и полимерным покрытиями) корпусе. Присоединительный элемент (штуцер, фланец и др.) и разделительная мембрана выполнены из нержавеющей стали или титана. Усилие, создаваемое контролируемым давлением, преодолевая усилие пружины, посредством штока переключает контакты микропереключателя. Натяг пружины регулируется пользователем посредство винта. Разделительная мембрана и шток образуют полость гидродемпфера, препятствующего ложным срабатываниям микропереключателя от вибрации оборудования и пульсаций контролируемого давления.

Реле имеет два варианта исполнения кабельного ввода: сальниковый ввод СР и штепсельный разъем ШР серии GDM. Ввод СР применяется для взрывобезопасных исполнений, монтаж кабеля осуществляется на разъемную клемму. Ввод ШР используется для общепромышленного соединения.

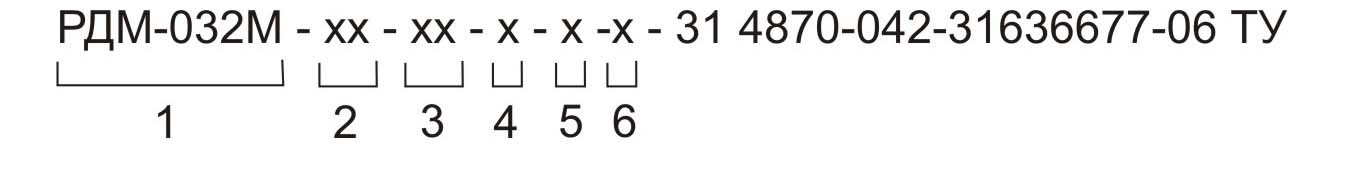

1 - Наименование изделия; 2 - Исполнение по взрывозащите: ОП – невзрывозащищенное, общепромышленное; ВБ – взрывозащищенное, «РО Exdial»; 3 - Пределы уставок срабатывания, МПа (кгс/см2) 4 – Направление срабатывания уставки: В – при росте давления, У – при снижении давления;

5 – Исполнение кабельного ввода: 1 – ШР- штепсельный разъем 2 – СР - сальниковый разъем 6 –Тип присоединительного элемента: 1 – штуцер наружный М20х1,5 2 – штуцер наружный К1/4 3 – штуцер наружный К1/2 4 – по заказу
