Термопреобразователи сопротивления ТСП.ГПКШ.043
Назначение:
-
измерение температуры жидких и газообразных сред в различных
отраслях промышленности
-
в качестве замены термопреобразователей ТСП-1088, 5Ц2.822.081...5Ц2.822.083, 5Ц2.822.085, 5Ц2.822.086
Технические характеристики:
|
рабочий диапазон температур, °С |
от минус 200 до плюс 500 |
|
тип градуировочной характеристики |
по ГОСТ Р8.625-2006 |
|
класс допуска |
С, В |
|
показатель тепловой инерции с |
не более 20 (d=8 мм), 40 (d=10 мм) |
|

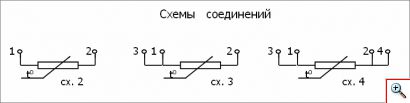

схема соединений (по требованию заказчика) |
сх.2, сх.3 или сх.4 |
|
условное давление измеряемой среды, МПа |
6,3 |
|
защищенность со стороны выводов от воздействия пыли и воды
по ГОСТ 14254-80 |
IР55 |
|
устойчивость к механическим воздействиям |
N3 по ГОСТ 12997-84 |
|
материал защитной арматуры |
сталь 12Х18Н10Т |
|

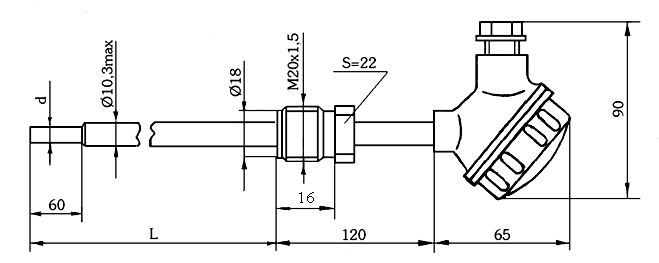

Обозначение |
L, мм |
d, мм |
Масса, кг |
|
ТСП.ГПКШ.043 |
80 |
10 |
0,24 |
|
-01 |
100 |
0,25 |
|
-02 |
120 |
0,26 |
|
-03 |
160 |
0,27 |
|
-04 |
200 |
0,28 |
|
-05 |
250 |
0,3 |
|
-06 |
320 |
0,33 |
|
-07 |
400 |
0,36 |
|
-08 |
500 |
0,39 |
|
-09 |
630 |
0,42 |
|
-10 |
800 |
0,5 |
|
-11 |
1000 |
0,56 |
|
-12 |
1250 |
0,67 |
|
-13 |
1600 |
0,82 |
|
-14 |
2000 |
0,97 |
|
-15 |
2500 |
1,17 |
|
-16 |
3150 |
1,33 |
|
-17 |
120 |
8 |
0,26 |
|
-18 |
160 |
0,28 |
|
-19 |
200 |
0,29 |
|
-20 |
250 |
0,3 |
|
-21 |
320 |
0,32 |
|
-22 |
400 |
0,36 |
|
-23 |
500 |
0,38 |
|
-24 |
630 |
0,42 |
|
-25 |
800 |
0,49 |
|
-26 |
1000 |
0,56 |
|
-27 |
100 |
0,25 |
|
