Термопреобразователи сопротивления ТСМ.ГПКШ.035, ТСП.ГПКШ.035
Назначение:
-
измерение температуры малогабаритных подшипников и твердых тел в
различных отраслях промышленности
-
в качестве замены термопреобразователей ТСМ–1388, 5Ц2.822.034–5Ц2.822.034-05
Внесены в Госреестр под № 40619-09.
Технические характеристики:
|
рабочий диапазон температур, °С |
от минус 60 до плюс 150 |
|
тип градуировочной характеристики |
по ГОСТ Р8.625-2006 |
|
класс допуска |
С, В |
|
показатель тепловой инерции, с |
не более 8 |
|
основная погрешность, % не более |
0,5 |
|
диапазон условных давлений (Ру), Мпа |
до 0,5 |
|
наработка на отказ, ч, не менее |
130000 |
|

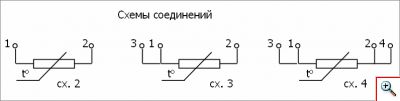

схема соединений (по требованию заказчика) |
сх.2, сх.3, сх.4 |
|
защищенность со стороны выводов от воздействия
пыли и воды по ГОСТ 14254-80 |
IР00 |
|
вибропрочность |
N3 по ГОСТ 12997-84 |
|
маслостойкость |
Повышенная |
|
климатическое исполнение |
C4 по ГОСТ 12997-84 |
|
крепление (по требованию заказчика) |
установка в гнездо или накидной гайкой М8х1 |
|
материал корпуса |

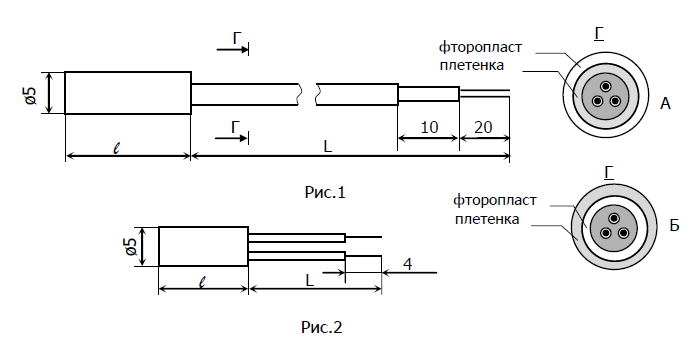

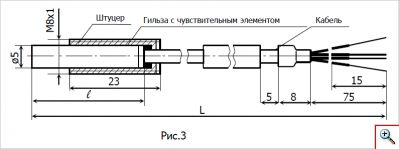

сталь 12Х18Н10Т, алюм. сплав, латунь по рис. 2
– без корпуса |
|
исполнение кабеля (по требованию заказчика) |
А – см. сеч. Г, Б – см. сеч. Г |
|
Обозначение |
№ рис. |
l, мм |
L, мм |
Масса, г, не более |
|
ТСМ.ГПКШ.035 или ТСП.ГПКШ.035 |
1 |
20 |
150 |
20 |
|
-1 |
1000 |
35 |
|
-2 |
1600 |
50 |
|
-3 |
800 |
30 |
|
-4 |
1000 |
40 |
|
-5 |
1620 |
55 |
|
-6 |
3000 |
85 |
|
-7 |
4000 |
120 |
|
-8 |
5000 |
160 |
|
-9 |
6000 |
200 |
|
-10 |
2 |
12 |
45 |
1 |
|
-11 |
55 |
1 |
|
-12 |
20 |
1600 |
38 |
|
-13 |
1 |
20 |
80 |
15 |
|
-14 |
30 |
2000 |
65 |
|
-15 |
25 |
2000 |
65 |
|
-16 |
3 |
28 |
1600 |
60 |
|
