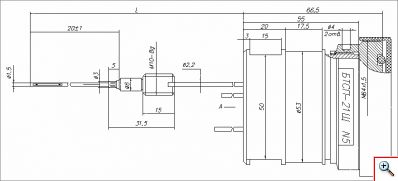

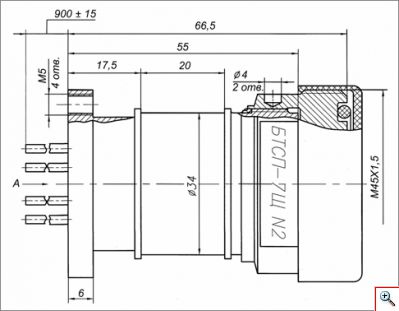

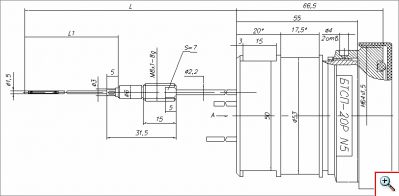

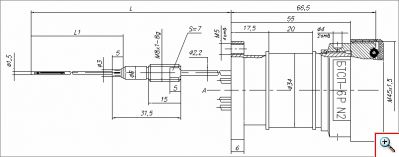

Блоки преобразователей
термоэлектрических БТСП-7Щ, БТСП-21Щ, БТСП-7Щ, БТСП-7Щ
Назначение: блоки преобразователей
термоэлектрических БТСП-7Щ, БТСП-6Р, БТСП-21Щ, БТСП-20Р используются для
измерения температурного поля на стенках кристализатора в
технологическом процессе непрерывной разливки стали.
Технические характеристики:
|
рабочий диапазон |
от 0 до плюс 150 °С |
|
номинальная статическая характеристика преобразования по
ГОСТ Р8.585-2001 |
К |
|
класс допуска |
2 |
|
материал корпуса |
сталь 20 |
|
назначенный срок службы, ч |
10000 |
|
N термопары |
L,мм |
L1,мм |
|
1 |
650±10 |
157±2 |
|
2 |
650±10 |
157±2 |
|
3 |
500±10 |
157±2 |
|
4 |
500±10 |
157±2 |
|
5 |
350±10 |
157±2 |
|
6 |
350±10 |
157±2 |
|
N термопары |
L,мм |
L1,мм |
|
1 |
1300±15 |
350±3 |
|
10, 11,17,18 |
900±15 |
330±3 |
|
2, 5, 8, 9, 12, 16 |
1100±15 |
330±3 |
|
3, 4, 6, 7, 13, 14, 15, 19, 20 |
1400±15 |
330±3 |
|
N термопары |
L,мм |
|
4, 10, 11,17,18, 19 |
500±15 |
|
2, 3, 5, 9, 13, 16, 20 |
900±15 |
|
1, 6, 7, 8, 14, 15, 21 |
1400±15 |
|
