Преобразователи термоэлектрические ТХК.ГПКШ.017

Назначение:

  • измерение температуры в атмосфере чистого воздуха и газообразных химических неагрессивных сред с влажностью не более 80% в различных областях народного хозяйства

  • в качестве замены преобразователей ТХК-0188, 5Ц2.822.040

Внесены в Госреестр под № 22927-09.

Технические характеристики:

рабочий диапазон температур, °C

от минус 40 до плюс 600

номинальная статическая характеристика

L по ГОСТ Р8.585-2001

класс допуска

2

показатель тепловой инерции, с (не более)

20

диаметр термоэлектродных проволок, мм

0,7

рабочий спай

неизолированный

виброустойчивость

N3 по ГОСТ 12997-84

устойчивость к климатическим воздействиям

С4 по ГОСТ 12997-84, но для работы при температуре окружающей среды от минус 50 до плюс 70 °С.

материал защитной арматуры

плетенкаиз стали 12Х18Н10Т

изоляция термоэлектродных проволок

нить кремнеземная ТУ 5952-153-05786904-99

защищенность от воздействия воды и пыли со стороны выводов по ГОСТ 14254-80

IP00

масса

см. табл.

срок сохраняемости, лет

12



Преобразователи термоэлектрические ТХК.ГПКШ.017



Обозначение

Рис.

L, мм

l, мм

Масса, г.

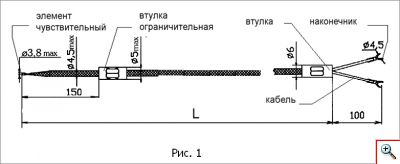

ТХК.ГПКШ.017.1 -00

1

10000

-

350

-1

1

20000

700

-2

1

35000

1230

-3

1

1200

45

-4

1

1500

55

-5

1

2000

70

-6

1

2500

90

-7

1

4000

140

-8

1

5000

180

-9

1

7000

245

-21

1

3000

110

-22

1

3500

123

-23

1

4500

160

-24

1

5500

180

-25

1

6000

220

-26

1

6500

240

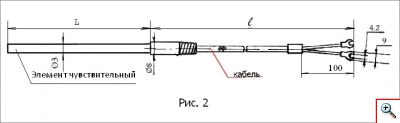

ТХК.ГПКШ.017.2 -00

2

10000

1000

420

-1

20000

810

-2

35000

1400

-3

1200

80

-4

1500

90

-5

2000

110

-6

2500

130

-7

4000

185

-8

5000

225

-9

7000

305

-10

16000

655

-11

27000

3000

1085

-12

25000

5000

1005

-13

22000

3000

890

-14

20000

5000

810

-15

18000

2000

735

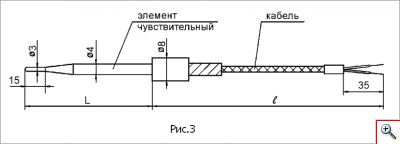

ТХК.ГПКШ.017.3 -00

3

420

10000

320

-1

420

12000

380

-2

420

25000

760
