Преобразователи термоэлектрические ТХК.ГПКШ.011

Назначение:

измерение температуры газообразных и жидких химических сред, не разрушающих защитную арматуру (рис. 2, 3, 4); поверхности твердых тел (рис. 1, 5);
качестве замены преобразователей ТХК-2088, 5Ц2.822.045 … 5Ц2.822.054.

Внесены в Госреестр под № 22927-09.

Технические характеристики:

рабочий диапазон температур, °С	от минус 40 до плюс 600
номинальная статическая характеристика	L по ГОСТ Р8.585-2001
класс допуска	2
показатель тепловой инерции, с (не более):
- с неизолированным рабочим спаем	20
- с изолированным рабочим спаем	40
чувствительный элемент*	выполнен на основе КТМС (ХК) ТУ 16-505.757-75
рабочий спай	см. табл.
условное давление измеряемой среды, Мпа	0,4 (рис.2) 6,3 (рис.3, 4)
Виброустойчивость	N3 по ГОСТ 12997-84
устойчивость к климатическим воздействиям	С4 по ГОСТ 12997-84, но для работы при температуре окружающей среды от минус 50 до плюс 70 °С.
материал защитной арматуры	сталь 12Х18Н10Т
материал головки (по требованию заказчика)	пресс-материал АГ-4В или алюминиевый сплав АК-12
защищенность от воздействия воды и пыли со стороны выводов по ГОСТ 14254-80	IP00 (рис.1) IP55 (рис.2, 3, 4, 5)
масса	см. табл.
срок сохраняемости, лет	12

* Чувствительный элемент, по согласованию с заказчиком, может быть выполнен с использованием изолированных термоэлектродных проволок.

Преобразователи термоэлектрические ТХК.ГПКШ.011


Обозначение	L1, мм	L2, мм	Конструкция термоэлемента	Масса,кг, не более

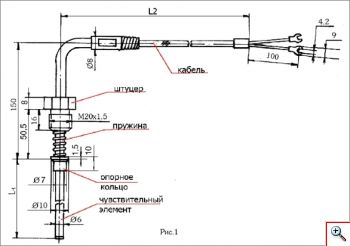

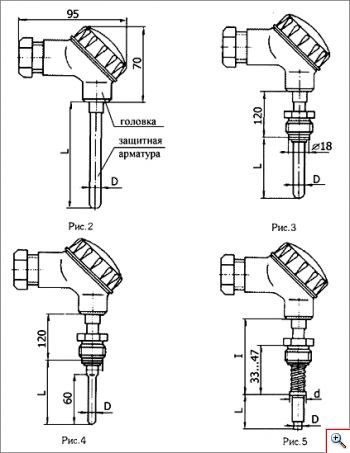

Рис.1
ТХК.ГПКШ.011 -206	80	800	неизолированный	0,15
-207	80	2000		0,2
-208	400	2000		0,26
-209	500	1500		0,26
-210	500	2000		0,28
-211	630	1500		0,27
-212	800	3000		0,4
-213	800	4000		0,44
-214	800	1500		0,34
-215	800	2000		0,38
-216	630	6000		0,46
-217	800	6000		0,48
-218	500	2500		0,29
-219	500	3500		0,33
-220	500	2000		0,32
-221	800	2500		0.44
-222	1200	3500		0.46

Обозначение	D, мм	L, мм	Конструкция термоэлемента	Кол-во рабочих спаев	Масса, кг, не более
Рис.2
ТХК.ГПКШ.011 -224	10	320	изолированный	2	0,26
-225	6	320		1	0,26
-226	10	500		2	0,33
-227	6	500		1	0,33
-228	10	800		2	0,43
-229	6	800		1	0,43
-230	10	1000		2	0,51
-231	6	1000		1	0,51
-232	10	1250		2	0,59
-233	6	1250		1	0,59
-234	10	1600		2	0,7
-235	6	1600		1	0,7
-236	10	2000		2	0,75
-237	6	2000		1	0,75
ТХК.ГПКШ.011.1 -224	10	320		1	0.26
-226	10	500		1	0.33
-228	10	800		1	0.43
-230	10	1000		1	0.51
-232	10	1250		1	0.59
-234	10	1600		1	0.70
-240	10	2000		1	0.75
Рис.3
ТХК.ГПКШ.011 -238	10	120	изолированный	2	0,27
-239	6	120		1	0,27
-240	10	160		2	0,29
-241	6	160		1	0,29
-242	10	200		2	0,3
-243	6	200		1	0,3
-244	10	250		2	0,31
-245	6	250		1	0,31
-246	10	320		2	0,34
-247	6	320		1	0,34
-248	10	400		2	0,38
-250	10	500		2	0,4
-251	6	500		1	0,4
-252	10	630		2	0,44
-253	6	630		1	0,44
-254	10	800		2	0,51
-255	6	800		1	0,51
-256	10	1000		2	0,58
-257	6	1000		1	0,58
-258	10	1250		2	0,67
-259	6	1250		1	0,67
-260	10	1600		2	0,79
-261	6	1600		1	0,79
-262	10	2000		2	0,93
-263	6	2000		1	0,93
ТХК.ГПКШ.011.1 -239	10	120		1	0.27
-241	10	160		1	0.29
-243	10	200		1	0.30
-245	10	250		1	0.31
-247	10	320		1	0.34
-249	10	400		1	0.38
-251	10	500		1	0.40
-253	10	630		1	0.44
-255	10	800		1	0.51
-257	10	1000		1	0.58
-259	10	1250		1	0.67
-261	10	1600		1	0.79
-263	10	2000		1	0.93
Рис.4
ТХК.ГПКШ.011 -264	8	120	изолированный	2	0,27
-265		120		1	0,27
-266		160		2	0,29
-267		160		1	0,29
-268		200		2	0,3
-269		200		1	0,3
-270		250		2	0,31
-271		250		1	0,31
-272		320		2	0,34
-273		320		1	0,34
-274		400		2	0,38
-275		400		1	0,38
-276		500		2	0,4
-277		500		1	0,4
-278		630		2	0,44
-279		630		1	0,44
-280		800		2	0,51
-281		800		1	0,51
-282		1000		2	0,58
-283		1000		1	0,58
ТХК.ГПКШ.011.1 -265	7,2	120		2	0.27
-267		160			0.29
-269		200			0.30
-271		250			0.31
-273		320			0.34
-275		400			0.38
-277		500			0.40
-279		630			0.44
-281		800			0.51
-283		1000			0.58
Рис.4
ТХК.ГПКШ.011 -284	8	120	неизолированный	2	0,27
-285		120		1	0,27
-286		160		2	0,29
-287		160		1	0,29
-288		200		2	0,3
-289		200		1	0,3
-290		250		2	0,31
-291		250		1	0,31
-292		320		2	0,34
-293		320		1	0,34
-294		400		2	0,38
-295		400		1	0,38
-296		500		2	0,4
-297		500		1	0,4
-298		630		2	0,44
-299		630		1	0,44
-300		800		2	0,51
-301		800		1	0,51
-302		1000		2	0,58
-303		1000		1	0,58
ТХК.ГПКШ.011.1 -285	7,2	120		2	0.27
-287		160			0.29
-289		200			0.30
-291		250			0.31
-293		320			0.34
-295		400			0.38
-297		500			0.40
-299		630			0.44
-301		800			0.51
-303		1000			0.58

Обозначение	L,мм	I,мм	d,мм	D,мм	Конструкция термоэлемента	Кол-во рабочих спаев	Масса, кг, не более
Рис.5
ТХК.ГПКШ.011 -304	10	100	14	6	неизолированный	1	0,23
-305	20	80					0,23
-306	40	120					0,25
-307	80	160					0,25
-308	100	160					0,28
-309	160	200					0,28
-310	200	200					0,32
-311	250	160					0,32
-312	320	80					0,32
-313	320	320					0,4
-314	400	250					0,41
-315	500	120					0,39
-316	630	170					0,49
-317	800	200					0,56
-318	1000	200					0,6
-319	1250	200					0,65
-320	1600	200					0,72
ТХК.ГПКШ.011.1 -304	10	100		8,5			0,23
-305	20	80					0,23
-306	40	120					0,25
-307	80	160					0,25
-308	100	160					0,28
-309	160	200					0,28
-310	200	200					0,32
-311	250	160					0,32
-312	320	80					0,32
-313	320	320					0,4
-314	400	250					0,41
-315	500	120					0,39
-316	630	170					0,49
-317	800	200					0,56
-318	1000	200					0,6
-319	1250	200					0,65
-320	1600	200					0,72

Обозначение	D, мм	L, мм	Материал колодки клеммников	Рабочий спай	Кол-во рабочих спаев	Масса, кг, не более
Рис.4, tр от 0°С до +600°С, материал защитной арматуры сталь 12Х18Н10Т
ТХК.ГПКШ.011-321	8	120	Керамика	неизолированный	1	0,7
-1		160				0,73
-2		200				0,75
-3		250				0,78
-4		320				0,82
-5		1000				1,15
-6		120	ДСВ			0,7
-7		160				0,73
-8		200				0,75
-9		250				0,78
-10		320				0,82
-11		1000				1,15

Заказать ТХК.ГПКШ.011 Преобразователи термоэлектрические
