Преобразователи термоэлектрические ТХА.ГПКШ.030
Назначение: измерение температуры поверхности
элементов конструкции, например, двигателей, камер сгорания
Технические характеристики:
|
рабочий диапазон температур, °С |
от минус 200 до плюс 1000 |
|
номинальная статическая характеристика |
по ГОСТ Р8.585-2001 |
|
класс допуска |
2 |
|
чувствительный элемент |
выполнен на основе КТМС(ХА) ТУ 16-505.757-75 |
|
рабочий спай |
неизолированный |
|
диаметр чувствительного элемента, мм |
0,7 |
|
материал защитной оболочки |
сплав ХН78Т |
|
масса, г |
не более 55 |
|

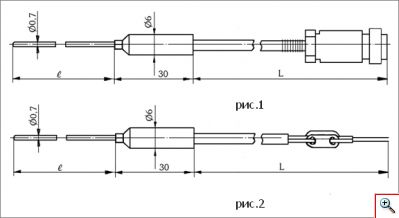

Обозначение |
l, мм |
L, мм |
Способ заделки кабеля (рис.) |
|
ТХА.ГПКШ.030 |
100 |
1000 |
разъем (Рис.1) |
|
-1 |
150 |
|
-2 |
200 |
|
-3 |
250 |
|
-4 |
100 |
Выводы (Рис.2) |
|
-5 |
150 |
|
-6 |
200 |
|
-7 |
250 |
|
-8 |
500 |
4400 |
|
