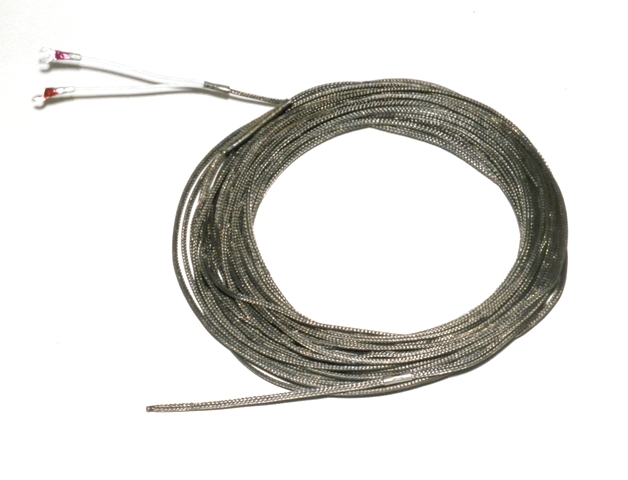

Преобразователи термоэлектрические ТХА.ГПКШ.017

Назначение:

измерение температуры в атмосфере чистого воздуха и газообразных химических неагрессивных сред с влажностью не более 80% в различных областях народного хозяйства
в качестве замены преобразователей ТХА-0188, 5Ц2.822.039

Внесены в Госреестр под № 22927-09.

Технические характеристики:

рабочий диапазон температур, °С	от минус 40 до плюс 800
номинальная статическая характеристика	К по ГОСТ Р 8.585-2001
класс допуска	2
показатель тепловой инерции, с (не более)	20
диаметр термоэлектродных проволок, мм	0,7
рабочий спай	неизолированный
Виброустойчивость	N3 по ГОСТ 12997-84
устойчивость к климатическим воздействиям	С4 по ГОСТ 12997-84, но для работы при температуре окружающей среды от минус 50 до плюс 70 °С.
материал защитной арматуры	плетенка из стали 12Х18Н10Т
изоляция термоэлектродных проволок	нить кремнеземная ТУ 5952-153-05786904-99
защищенность от воздействия воды и пыли со стороны выводов по ГОСТ 14254-80	IP00
масса	см.табл.
срок сохраняемости, лет	12

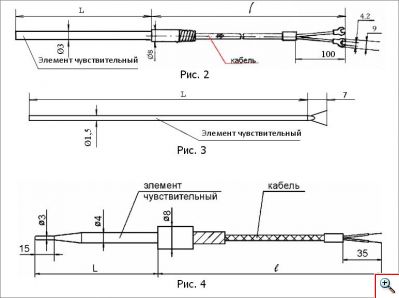

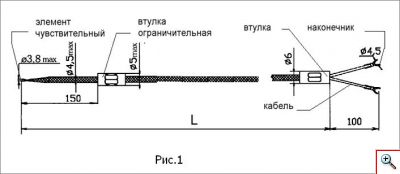

Обозначение	Рис.	L, мм	l, мм	Масса, г.
ТХА.ГПКШ.017.1 -00	1	10000	-	350
-1		20000		700
-2		35000		1230
-3		1200		45
-4		1500		55
-5		2000		70
-6		2500		90
-7		4000		140
-8		5000		180
-9		7000		245
-10		15000		525
ТХА.ГПКШ.017.2 -00	2	10000	1000	420
-1		20000		810
-2		35000		1400
-3		1200		80
-4		1500		90
-5		2000		110
-6		2500		130
-7		4000		185
-8		5000		225
-9		7000		305
-10		16000		655
-11		27000	3000	1085
-12		25000	5000	1005
-13		22000	3000	890
-14		20000	5000	810
-15		18000	2000	735
ТХА.ГПКШ.017.3 -00	3	535	-	6
-1		935		10
-2		1435		16
-3		1135		13
-4		685		8
-5		1335		15
-6		385		5
ТХА.ГПКШ.017.4 -00	4	420	10000	320
-1		420	12000	380
-2		420	25000	760

Преобразователи термоэлектрические ТХА.ГПКШ.017

Термоэлектрический преобразователь (термопара) имеет принцип работы, основанный на термоэлектрическом эффекте. Одним из распространенных видов преобразователей является термопара хромель-алюмель (ТХА).
Данный вид термопары характеризуется самой близкой к линейной прямой термоэлектрической характеристикой. Изготавливается ТХА из сплавов на никелевой основе с различным процентом примесей.
Высокое содержание хромеля и алюмели в составе делает такие датчики очень устойчивыми к окислению. Рабочий диапазон температур ТХА может варьироваться в пределах от -200 до +1000 оС. Это обеспечило использование данного рода датчиков в терморегуляторах пожарноопасных зон, для измерения температуры газообразных химических неагрессивных сред с влажностью, которая не превышает 80%.
Часто ТХА являются частью более сложной измерительной системы.
Также для термаопары хромель-алюмель характерен второй класс доступа. Его номинальная статистическая характеристика – К согласно ГОСТ Р 8.565-2001.
Помимо своей функциональности, надежности и достаточно простого принципа функционирования, ТХА известен относительной долговечностью, которая может достигать 12 лет.
