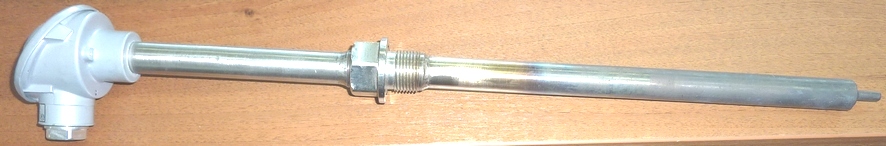

Преобразователи термоэлектрические ТХА.ГПКШ.015
Назначение:
-
измерение температуры выпускных газов газоперекачивающих
агрегатов, движущихся со скоростью до 30 м/с
-
в качестве замены преобразователей ТХА–1387, 5Ц2.821.962, ТХА–2388, 5Ц2.822.064
Внесены в Госреестр под № 22927-09.
Технические характеристики:
|
рабочий диапазон температур, °С |
см.табл. |
|
номинальная статическая характеристика |
К по ГОСТ Р8.585-2001 |
|
класс допуска |
2 |
|
показатель тепловой инерции, с (не более): |
|
|
- для d=6,5 мм |
6 |
|
- для d=8 мм |
8 |
|
чувствительный элемент*: |
|
|
- для d=6,5 мм |
выполнен на основе КТМС (ХА) 4х0,44 ТУ
16-505.757-75 |
|
- для d=8 мм |
выполнен на основе КТМС (ХА) 2х0,9 ТУ
16-505.757-75 |
|
рабочий спай |
неизолированный |
|
условное давление измеряемой среды, Мпа |

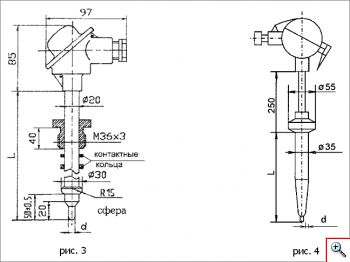

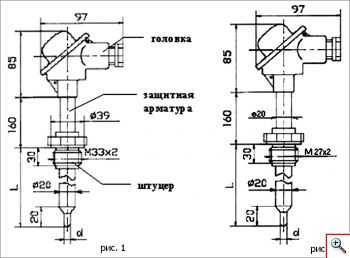

4 (рис.1, 2); 0,25 (рис.3) |
|
Виброустойчивость |
N3 по ГОСТ 12997-84 |
|
устойчивость к климатическим воздействиям |
С4 по ГОСТ 12997-84, но для работы при
температуре окружающей среды от минус 50 °С до плюс 70 °С |
|
материал защитной арматуры |
сталь 12Х18Н10Т для tр до 800 °С |
|
сталь ХН78Т для tр до 1000 °С |
|
материал головки |
аллюминиевый сплав АК-12 |
|
защищенность от воздействия воды и пыли со
стороны выводов по ГОСТ 14254-80 |
IP55 |
|
Масса |
см.табл. |
|
срок сохраняемости, лет |
12 |
|
Обозначение |
L, мм |
Раб. t, °С |
Рис. |
D, мм |
Кол-во рабочих спаев |
Масса, кг |
|
ТХА.ГПКШ.015 |
320 |
-40÷+1000 |
1 |
6,5 |
2 |
0,93 |
|
-1 |
320 |
-40÷+800 |
1 |
6,5 |
2 |
0,93 |
|
-2 |
400 |
-40÷+1000 |
1 |
6,5 |
2 |
1 |
|
-3 |
400 |
-40÷+800 |
1 |
6,5 |
2 |
1 |
|
-4 |
500 |
-40÷+1000 |
1 |
6,5 |
2 |
1,1 |
|
-5 |
630 |
-40÷+800 |
1 |
6,5 |
2 |
1,21 |
|
-6 |
800 |
-40÷+1000 |
3 |
6,5 |
2 |
1,28 |
|
-7 |
320 |
-40÷+1000 |
1 |
8 |
1 |
0,95 |
|
-8 |
320 |
-40÷+800 |
1 |
8 |
1 |
0,95 |
|
-9 |
400 |
-40÷+1000 |
1 |
8 |
1 |
1,03 |
|
-10 |
400 |
-40÷+800 |
1 |
8 |
1 |
1,03 |
|
-11 |
500 |
-40÷+1000 |
2 |
8 |
1 |
1,12 |
|
-12 |
630 |
-40÷+800 |
1 |
8 |
1 |
1,26 |
|
-13 |
800 |
-40÷+1000 |
3 |
8 |
1 |
1,33 |
|
-14 |
320 |
-40÷+1000 |
2 |
6,5 |
2 |
0,92 |
|
-15 |
320 |
-40÷+800 |
2 |
6,5 |
2 |
0,92 |
|
-16 |
400 |
-40÷+1000 |
2 |
6,5 |
2 |
1 |
|
-17 |
400 |
-40÷+800 |
2 |
6,5 |
2 |
1 |
|
-18 |
500 |
-40÷+1000 |
2 |
6,5 |
2 |
1,1 |
|
-19 |
630 |
-40÷+800 |
2 |
6,5 |
2 |
1,2 |
|
-20 |
320 |
-40÷+1000 |
2 |
8 |
1 |
0,94 |
|
-21 |
320 |
-40÷+800 |
2 |
8 |
1 |
0,94 |
|
-22 |
400 |
-40÷+1000 |
2 |
8 |
1 |
1,02 |
|
-23 |
400 |
-40÷+800 |
2 |
8 |
1 |
1,02 |
|
-24 |
500 |
-40÷+1000 |
2 |
8 |
1 |
1,12 |
|
-25 |
630 |
-40÷+800 |
2 |
8 |
1 |
1,25 |
|
-26 |
200 |
-40÷+585 |
4 |
7 |
1 |
1,9 |
|
-27 |
120 |
-40÷+585 |
4 |
7 |
1 |
1,35 |
|
-27 |
1000 |
-40÷+800 |
2 |
8 |
1 |
1,62 |
|
