Преобразователи термоэлектрические ТХА.ГПКШ.013

Назначение:

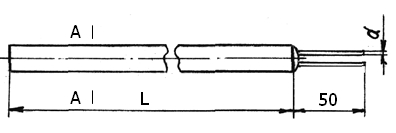

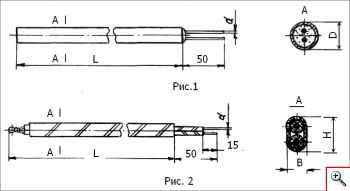

измерение температуры газообразных и жидких химических сред, не разрушающих защитную оболочку (рис.1)
измерение температуры в атмосфере чистого воздуха, газообразных химически неагрессивных сред с влажностью до 95 % (по рис.2)
в качестве замены преобразователей ТХА–0188

Технические характеристики :

рабочий диапазон температур, o C	от минус 40 до плюс 800
номинальная статическая характеристика	К по ГОСТ Р8.585-2001
класс допуска	2
показатель тепловой инерции , c	не более 8
чувствительный элемент (рис. 1)	выполнен на основе КТМС (ХА) ТУ 16-505.757-75
рабочий спай (по рис.1) (по требованию заказчика)	изолированный или неизолированный
рабочий спай (по рис.2)	изолированный
виброустойчивость	N3 по ГОСТ 12997-84
устойчивость к климатическим воздействиям	С4 по ГОСТ12997-84, но для работы при температуре окружающей среды от минус 50 до +70 °С
материал защитной оболочки (рис.1)	сталь 12Х18Н10Т
защищенность от воздействия воды и пыли со стороны выводов по ГОСТ 14254-80	IP00 (рис. 1)
изоляция термоэлектродных проволок (рис.2)	нить кремнеземная ТУ5952-153-05786904-99
масса	см. таблицу
