Преобразователи термоэлектрические ТХА.ГПКШ.011

Назначение:

измерение температуры газообразных и жидких химических сред, не разрушающих защитную арматуру (рис. 2, 3, 4); поверхности твердых тел (рис. 1, 5)
в качестве замены преобразователей Луцкого НПО " Электротермометрия " ТХА - 2088 , 5Ц2.822.045 … ТХА - 2088, 5Ц2.822.054 ТХА - 2188 , 5Ц2.822.061

Внесены в Госреестр под № 22927-09.

Технические характеристики:

рабочий диапазон температур	см. таблицу
номинальная статическая характеристика	К по ГОСТ Р8.585-2001
класс допуска	1; 2
показатель тепловой инерции , c (не более):
с неизолированным рабочим спаем рис.1 рис. 2, 3, 4, 5 с изолированным рабочим спаем рис.1 рис. 2, 3, 4, 5 рис. 6, 7, 8	6 20 8 40 3
чувствительный элемент*	выполнен на основе КТМС (ХА) ТУ 16-505.757-75
рабочий спай	см.таблицу
условное давление измеряемой среды, МПа	0,4 (рис.2)
условное давление измеряемой среды, МПа	6,3 (рис. 3,4)
виброустойчивость	N3 по ГОСТ 12997-84
устойчивость к климатическим воздействиям	С4 по ГОСТ12997-84, но для работы при температуре окружающей среды от минус 50 до 70°С
материал защитной арматуры**	см. таблицу
материал головки (по требованию заказчика)	пресс-материал АГ-4В или алюминиевый сплав АК-12
защищенность от воздействия воды и пыли со стороны выводов по ГОСТ 14254-80	IP00 (рис. 1,6,7,8) IP55 (рис. 2, 3, 4, 5)
масса	см. таблицу

Обозначение	L1,мм	L2,мм	Рабочий спай	Масса,кг, не более

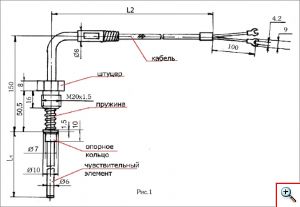

Рис.1,tр от-40°С до +800°С, материал оболочки кабеля сталь 12Х18Н10Т
ТХА.ГПКШ.011	80	800	неизолированный	0,15
-1	80	2000		0,2
-2	400	2000		0,26
-3	500	1500		0,26
-4	500	2000		0,28
-5	630	1500		0,27
-6	630	4000		0,38
-7	800	3000		0,4
-8	800	4000		0,44
-9	800	1500		0,34
-10	1250	1500		0,38
-11	630	6000		0,46
-12	800	6000		0,48
-13	500	2500		0,29
-14	500	3500		0,33
-15	800	2000		0,32
-16	1200	2500		0,42
-17	1200	3500		0,46
Рис.1, tр от-40°С до +1000°С,материал оболочки кабеля сталь ХН78Т
-18	80	800	неизолированный	0,15
-19	80	2000		0,2
-20	400	2000		0,26
-21	500	1500		0,26
-22	500	2000		0,28
-23	630	1500		0,27
-24	630	4000		0,38
-25	800	3000		0,4
-26	800	4000		0,44
-27	800	1500		0,34
-28	1250	1500		0,38
-29	630	6000		0,46
-30	800	6000		0,48
-31	500	2500		0,29
-32	500	3500		0,33
-33	800	2000		0,32
-34	1200	2500		0,42
-35	1200	3500		0,46

Обозначение	D,мм	L,мм	Рабочий спай	Кол-во рабочих спаев	Масса,кг не более

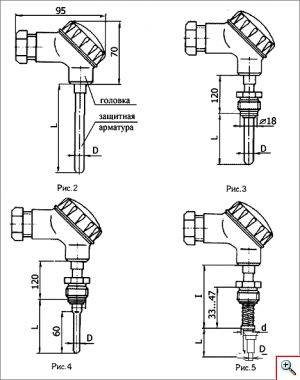

Рис.2, tр от -40°С до +800°С, материал защитной арматуры сталь 12Х18Н10Т
ТХА.ГПКШ.011 -36	10	320	изолированный	2	0,26
-37	6	320		1	0,26
-38	10	500		2	0,33
-39	6	500		1	0,33
-40	10	800		2	0,43
-41	6	800		1	0,43
-42	10	1000		2	0,51
-43	6	1000		1	0,51
-44	10	1250		2	0,59
-45	6	1250		1	0,59
-46	10	1600		2	0,7
-47	6	1600		1	0,7
-48	10	2000		2	0,75
-49	6	2000		1	0,75
ТХА.ГПКШ.011.1 -37	10	320		1	0,26
-39	10	500		1	0,33
-41	10	800		1	0,43
-43	10	1000		1	0,51
-45	10	1250		1	0,59
-47	10	1600		1	0,7
-49	10	2000		1	0,75
Рис.2, tр от -40°С до +1000°С, материал защитной арматуры сталь ХН78Т
ТХА.ГПКШ.011 -50	10	320	изолированный	2	0,26
-51	6	320		1	0,26
-52	10	500		2	0,33
-53	6	500		1	0,33
-54	10	800		2	0,43
-55	6	800		1	0,43
-56	10	1000		2	0,51
-57	6	1000		1	0,51
-58	10	1250		2	0,59
-59	6	1250		1	0,59
-60	10	1600		2	0,7
-61	6	1600		1	0,7
-62	10	2000		2	0,75
-63	6	2000		1	0,75
ТХА.ГПКШ.011.1 -51	10	320		1	0,26
-53	10	500		1	0,33
-55	10	800		1	0,43
-57	10	1000		1	0,51
-59	10	1250		1	0,59
-61	10	1600		1	0,7
-63	10	2000		1	0,79
Рис.3, tр от –40°С до +800°С,материал защитной арматуры сталь 12Х18Н10Т
ТХА.ГПКШ.011 -64	10	120	изолированный	2	0,27
-65	6	120		1	0,27
-66	10	160		2	0,29
-67	6	160		1	0,29
-68	10	200		2	0,3
-69	6	200		1	0,3
-70	10	250		2	0,31
-71	6	250		1	0,31
-72	10	320		2	0,34
-73	6	320		1	0,34
-74	10	400		2	0,38
-75	6	400		1	0,38
-76	10	500		2	0,4
-77	6	500		1	0,4
-78	10	630		2	0,44
-79	6	630		1	0,44
-80	10	800		2	0,51
-81	6	800		1	0,51
-82	10	1000		2	0,58
-83	6	1000		1	0,58
-84	10	1250		2	0,67
-85	6	1250		1	0,67
-86	10	1600		2	0,79
-87	6	1600		1	0,79
-88	10	2000		2	0,93
-89	6	2000		1	0,93
ТХА.ГПКШ.011.1 -65	10	120		1	0,27
-67	10	160		1	0,29
-69	10	200		1	0,3
-71	10	250		1	0,31
-73	10	320		1	0,34
-75	10	400		1	0,38
-77	10	500		1	0,4
-79	10	630		1	0,44
-81	10	800		1	0,51
-83	10	1000		1	0,58
-85	10	1200		1	0,67
-87	10	1600		1	0,79
-89	10	2000		1	0,93
Рис.3, tр от-40°С до +1000°С,материал защитной арматуры сталь ХН78Т
ТХА.ГПКШ.011 -90	10	120	изолированный	2	0,27
-91	6	120		1	0,27
-92	10	160		2	0,29
-93	6	160		1	0,29
ТХА.ГПКШ.011 -94	10	200		2	0,3
-95	6	200		1	0,3
-96	10	250		2	0,31
-97	6	250		1	0,31
-98	10	320		2	0,34
-99	6	320		1	0,34
-100	10	400		2	0,38
-101	6	400		1	0,38
-102	10	500		2	0,4
-103	6	500		1	0,4
-104	10	630		2	0,44
-105	6	630		1	0,44
ТХА.ГПКШ.011.1 -91	10	120		1	0,27
-93	10	160		1	0,29
-95	10	200		1	0,3
-97	10	250		1	0,31
-99	10	320		1	0,34
-101	10	400		1	0,38
-103	10	500		1	0,4
-105	10	630		1	0,44
Рис.4, tр от -40°С до +800°С,материал защитной арматуры сталь 12Х18Н10Т
ТХА.ГПКШ.011 -106	8	120	изолированный	2	0,27
-107		120		1	0,27
-108		160		2	0,29
-109		160		1	0,29
-110		200		2	0,3
-111		200		1	0,3
-112		250		2	0,31
-113		250		1	0,31
-114		320		2	0,34
-115		320		1	0,34
-116		400		2	0,38
-117		400		1	0,38
-118		500		2	0,4
-119		500		1	0,4
-120		630		2	0,44
-121		630		1	0,44
-122		800		2	0,51
-123		800		1	0,51
-124		1000		2	0,58
-125		1000		1	0,58
ТХА.ГПКШ.011.1 -107	7,2	120		2	0,27
-109		160			0.29
ТХА.ГПКШ.011.1 -111		200			0,3
-113		250			0,31
-115		320			0,34
-117		400			0,38
-119		500			0,4
-121		630			0,44
-123		800			0,51
-125		1000			0,58
ТХА.ГПКШ.011.2 -130	6	200		2	0,30
-132	6	250		2	0,31
Рис.4, tр от -40°С до +1000°С,материал защитной арматуры сталь ХН78Т
ТХА.ГПКШ.011 -126	8	120	изолированный	2	0,27
-127		120		1	0,27
-128		160		2	0,29
-129		160		1	0,29
-130		200		2	0,3
-131		200		1	0,3
-132		250		2	0,31
-133		250		1	0,31
-134		320		2	0,34
-135		320		1	0,34
-136		400		2	0,38
-137		400		1	0,38
-138		500		2	0,4
-139		500		1	0,4
-140		630		2	0,44
-141		630		1	0,44
-142		800		2	0,51
-143		800		1	0,51
-144		1000		2	0,58
-145		1000		1	0,58
ТХА.ГПКШ.011.1 -127	7,2	120		2	0.27
-129		160			0.29
-131		200			0.30
-133		250			0.31
-135		320			0.34
-137		400			0.38
-139		500			0.40
-141		630			0.44
-143		800			0.51
-145		1000			0.58
ТХА.ГПКШ.011.2 -130	6	200			0,3
-132	6	250			0,31
Рис.4, tр от -40°С до +800°С,материал защитной арматуры сталь 12Х18Н10Т
ТХА.ГПКШ.011 -146	8	120	неизолированный	2	0,27
-147		120		1	0,27
-148		160		2	0,29
-149		160		1	0,29
-150		200		2	0,3
-151		200		1	0,3
-152		250		2	0,31
-153		250		1	0,31
-154		320		2	0,34
-155		320		1	0,34
-156		400		2	0,38
-157		400		1	0,38
-158		500		2	0,4
-159		500		1	0,4
-160		630		2	0,44
-161		630		1	0,44
-162		800		2	0,51
-163		800		1	0,51
-164		1000		2	0.55
-165		1000		1	0.55
ТХА.ГПКШ.011.1 -147	7,2	120		2	0.27
-149		160			0.29
-151		200			0.30
-153		250			0.31
-155		320			0.34
-157		400			0.38
-159		500			0.40
-161		630			0.44
-163		800			0.51
-165		1000			0.58
Рис.4, tр от -40°С до +800°С,материал защитной арматуры сталь ХН78Т
ТХА.ГПКШ.011 -166	8	120	неизолированный	2	0,27
-167		120		1	0,27
-168		160		2	0,29
-169		160		1	0,29
-170		200		2	0,3
-171		200		1	0,3
-172		250		2	0,31
-173		250		1	0,31
-174		320		2	0,34
-175		320		1	0,34
-176		400		2	0,38
-177		400		1	0,38
-178		500		2	0,4
-179		500		1	0,4
-180		630		2	0,44
-181		630		1	0,44
-182		800		2	0,51
-183		800		1	0,51
-184		1000		2	0,58
-185		1000		1	0,58
ТХА.ГПКШ.011.1 -167	7,2	120		2	0.27
-169		160			0.29
-171		200			0.30
-173		250			0.31
-175		320			0.34
-177		400			0.38
-179		500			0.40
-181		630			0.44
-183		800			0.51
-185		1000			0.58

Обозначение	D, мм	L, мм	Материал колодки клеммников	Рабочий спай	Кол-во рабочих спаев	Масса, кг, не более
Рис.4, tр от –40°С до +800°С,материал защитной арматуры сталь 12Х18Н10Т
ТХА.ГПКШ.011-186	8	120	Керамика	неизолированный	1	0,7
-1		160				0,73
-2		200				0,75
-3		250				0,78
-4		320				0,82
-5		1000				1,15
-6		120	ДСВ			0,7
-7		160				0,73
-8		200				0,75
-9		250				0,78
-10		320				0,82
-11		1000				1,15

Обозначение	L,мм	I,мм	d,мм	D,мм	Рабочий спай	Кол-во рабочих спаев	Масса, кг не более
Рис.5, tр от –40°С до +800°С, материал защитной арматуры сталь 12Х18Н10Т
ТХА.ГПКШ 011			10	6	неизолированный	1
-186	10	100					0,23
-187	20	80					0,23
-188	40	120					0,25
-189	80	160					0,25
-190	100	160					0,28
-191	160	200					0,28
-192	200	200					0,32
-193	250	160					0,32
-194	320	80					0,32
-195	320	320					0,4
-196	400	250					0,41
-197	500	120					0,39
-198	630	170					0,49
-199	800	200					0,56
-200	1000	200					0,6
-201	1250	200					0,65
-202	1600	200					0,72
-204	500	120				2	0,39
-205	1000	200					0,6
-206	1250	200					0,65
-207	160	200					0,28
-208	200	200					0,32
-209	500	150					0,41
Рис.5, tр от –40°С до +800°С,материал защитной арматуры сталь 12Х18Н10Т
ТХА.ГПКШ.011.1			14	8,5	неизолированный	1
-186	10	100					0,23
-187	20	80					0,23
-188	40	120					0,25
-189	80	160					0,25
-190	100	160					0,28
-191	160	200					0,28
-192	200	200					0,32
-193	250	160					0,32
-194	320	80					0,32
-195	320	320					0,4
-196	400	250					0,41
-197	500	120					0,39
-198	630	170					0,49
-199	800	200					0,56
-200	1000	200					0,6
-201	1250	200					0,65
-202	1600	200					0,72

Обозначение	L1,мм	L2,мм	L3,мм	Рабочий спай	Кол-во рабочих спаев	Масса, г.

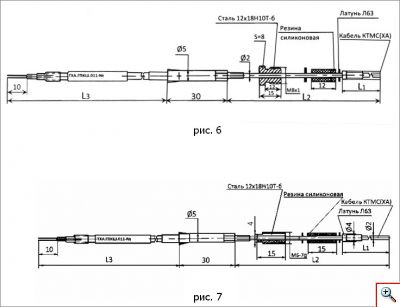

Рис.6, tр от -40°С до +400°С
ТХА.ГПКШ.011				изолированный	1
-300	83	150	3000			61
-301	83	150	5000			94
-309	129	196	3500			72
-310	286	353	5000			108
-311	115	190	4000			80
-312	422	492	6000			119
-313	73	135	4000			77
-314	256	325	6000			136
-315	415	492	4300			91
-316	20	120	3000			59
-317	20	120	2000			42
Рис.7 tр от -40°С до +400°С
-302	66	140	3000	изолированный		60
-303	277	350	4300	изолированный		97

Обозначение	L1,мм	L2,мм	М,мм	Рабочий спай	Кол-во рабочих спаев	Масса, г.

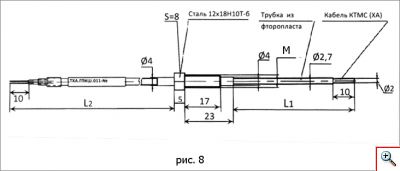

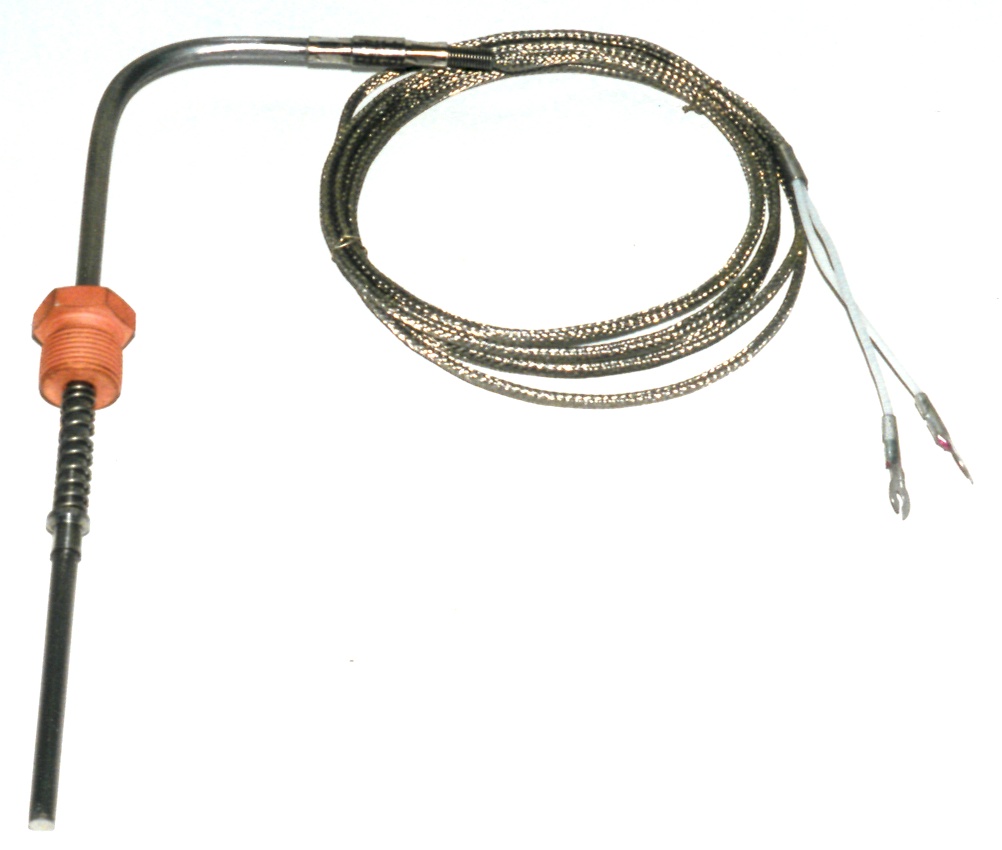

Рис.8 tр от -40°С до +400°С
ТХА.ГПКШ.011				изолированный	1
-304	70	3000	М6-7g			52
-305	290	4300	М6-7g			91
-306	67	3000	М8x1-7g			55
-307	252	4500	М8x1-7g			93
-308	412	3500	М8x1-7g			87
