Индикаторы
цифровые
 ЦИ-1.1
ЦИ-1.2
ЦИ-1.3
ЦИ-1.1 ТУ 4217-054-10474265-03
ЦИ-1.2 ТУ 4217-073-10474265-05
ЦИ-1.3 ТУ 4221-061-10474265-03
Код по ОКП 42 17 (для ЦИ-1.1 и ЦИ-1.2)
42 21 (для ЦИ-1.3)
Цифровые индикаторы
предназначены для применения в качестве
щитовых показывающих и измерительных
устройств со светодиодным индикатором.
Конструкция ЦИ допускает их установку в
мозаичный щит SIEMENS с ячейками 8 RU
(50×25) мм (международный стандарт 1/32
DIN) и на металлические лицевые панели
пультов и шкафов толщиной от 1,5 мм до
5,0 мм.
|
Наименование параметра |
Значение параметра |
|
Индикация параметра |
4 разряда |
|
Высота цифр |
10 мм |
|
Цвет индикатора |
зелёный или красный
|
|
Отображаемые числа |
от «-1999» до «9999» с произвольным
положением десятичной точки
|
|
Незначащие нули |
не индицируются |
|
Напряжение питания постоянного тока |
(6...30) В |
|
Потребляемая мощность, не более |
1,5 Вт |
|
Режим работы |
круглосуточный |
|
Климатическое исполнение |
УХЛ 4.2* |
|
- температура окружающего воздуха
|

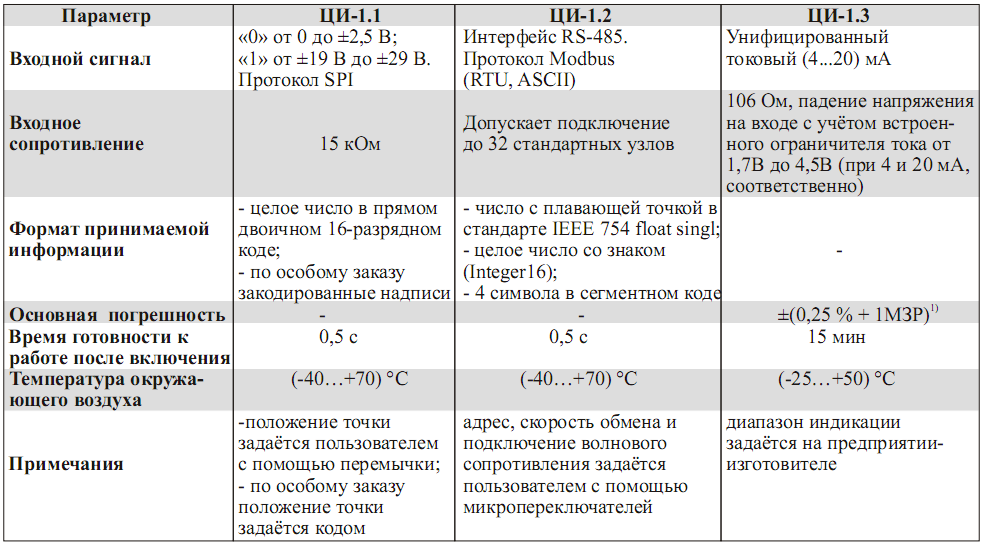

см. таблицу |
|
- |
|
- |
|
- |
|
- относительная влажность воздуха
|
до 80 % при 35 ºС |
|
- атмосферное давление
|
от 84 кПа до 106,7 кПа
|
|
Устойчивость к механическим
воздействиям по ГОСТ 12997 |
N2 |
|
Габаритные размеры |
(27×48×61) мм |
|
Вес |
не более 0,08 кг |
1) 1МЗР - единица младшего значащего
разряда |
