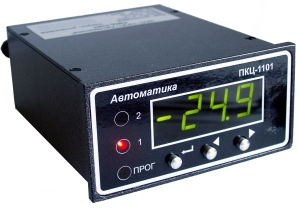

Прибор контроля цифровой
программируемый с двух- или трёхпозиционным регулятором ПКЦ-1101
 ТУ 4221-087-10474265-07
Код по ОКП 42 2181
Приборы предназначены для измерения и
цифровой индикации входных сигналов, преобразования их в
унифицированный сигнал постоянного тока, сигнализации о выходе
параметра за пределы заданных значений.
Входные сигналы:
- сила постоянного тока;
- напряжение постоянного тока;
- сопротивление постоянному току.
Приборы программируемые.
Пользователь может выбирать (изменять):
- диапазон изменения входного сигнала,
- диапазон изменения выходного сигнала (тока),
- диапазон индикации,
- настраивать режим срабатывания выходных реле для обеспечения
работы в режиме двух- или трехпозиционного регулятора.
Приборы обеспечивают питание измерительных преобразователей
(датчиков) от собственного источника +24 В.
|
Наименование параметра |
Значение параметра |
|
Входные сигналы |
|
- постоянный ток |
(0...5) мА или (4...20) мА |
|
- постоянное напряжение |
(0...10) В, (0...1) В, (0...200) мВ |
|
- сопротивление |
(0...5000) Ом |
|
Класс точности |
0,25 или 0,5 |
|
Подключение источника входного сигнала |
|
- ПКЦ-1101 |
двухпроводное |
|
- ПКЦ-1101.С |
трёхпроводное |
|
Выходные сигналы |
|
- аналоговый унифицированный |
(0...5) мА или (4...20) мА |
|
- 2 дискретных |
переключающий «сухой контакт», ~240В, 3А |
|
Индикация измеряемого параметра |
4 разряда |
|
Цвет индикатора |
зеленый или красный |
|
Сигнализация работы реле |
2 светодиодных индикатора |
|
Напряжение питания |
~220 В, 50 Гц |
|
Потребляемая мощность |
не более 5 ВА |
|
Климатическое исполнение |
УХЛ 4.2* |
|
- температура окружающего воздуха |
(5...50) ºС |
|
- относительная влажность воздуха |
до 80 % при 35 ºС |
|
- атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Устойчивость к механическим воздействиям по ГОСТ 12997 |
N2 |
|
Габаритные размеры по DIN 43700 |
(48×96×118) мм |
|
Вес |
не более 0,6 кг |
|
Средняя наработка на отказ |
не менее 64000 ч |
|
Средний срок службы |
не менее 8 лет |
ПРОГРАММИРУЕМЫЕ РЕЖИМЫ РАБОТЫ РЕЛЕ
Рис. 1. Сигнализация "выше уставки У1" с гистерезисом ±g1
(двухпозиционный регулятор)
Рис. 2. Сигнализация "ниже уставки У2" с гистерезисом ±g2
(двухпозиционный регулятор)
Рис. 3. Двухпороговая аварийная сигнализация
Рис. 4. Трёхпозиционный регулятор
|
