Предназначен для измерения активности ионов
водорода (рН) или окислительно-восстановительного потенциала (ОВП),
а также температуры водных сред.
Прибор обеспечивает цифровую индикацию и графическое отображение
измеренных значений рН и температуры или эдс и температуры, их
пропорциональное преобразование в унифицированные аналоговые
выходные сигналы постоянного тока, обмен данными с компьютером
по цифровому интерфейсу RS485, сигнализацию о выходе измеряемых
параметров за пределы заданных значений, а также их
архивирование.

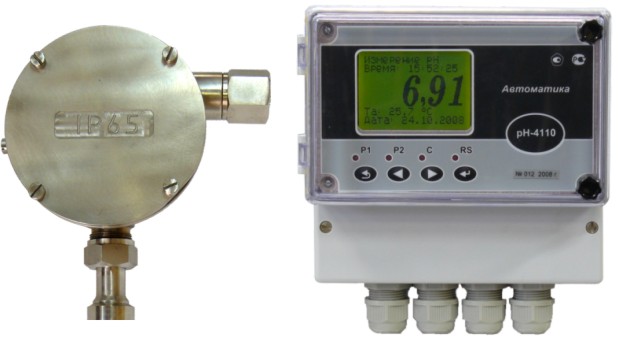

рН-4110 состоит из первичного преобразователя (ПП) и
измерительного прибора (ИП). Корпус ПП с окном индикации (тип И)
имеет вид взрывозащиты "Взрывонепроницаемая оболочка".
Корпус измерительного прибора рН-4110 предназначен для навесного
монтажа.
Градуировка прибора по буферным растворам выполняется из меню
измерительного прибора.
Область применения: теплоэнергетика, химическая,
нефтехимическая, пищевая и другие отрасли промышленности.
|
Наименование параметра |
Значение параметра |
|
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ |
|
- Диапазон измерений рН |
(0...14) ед. рН |
|
- Пределы ЭДС на входе ПП |
(-750...+750) мВ |
|
- Диапазон измерений температуры анализируемой среды
|
(0...+100) ºС |
|
- Предел допускаемого значения основной абсолютной погрешности:
|
|
- при измерении рН в комплекте с комбинированным электродом
|
±0,05 рН |
|
- при измерении ОВП в комплекте с комбинированным электродом
|
±2 мВ |
|
- при измерении температуры |
±0,5 °С |
|
- Режимы термокомпенсации |
автоматический и ручной |
|
- НСХ датчика температуры (по заказу) |
Pt100, Pt1000, 100П |
|
- Длина кабеля до комбинированного электрода
|
не более 4 м |
|
- Климатическое исполнение |
УХЛ 4 по ГОСТ 15150 |
|
- Степень защиты от пыли и воды |
IP65 по ГОСТ 14254 |
|
- Устойчивость к механическим воздействиям |
группа V2 по ГОСТ 12997 |
|
- Материал корпуса: |
|
- тип Д |
дюралюминий |
|
- тип И |
дюралюминий, с прозрачным окном для индикации
|
|
- тип Н |
сталь 12Х18Н10Т |
|
- Степень взрывозащиты корпуса типа И |
1ExdIIBT6X |
|
- Масса |
не более 2 кг |
|
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР |
|
- Тип индикатора |
жидкокристаллический графический |
|
- Линия связи между ПП и ИП |
трёхпроводная, сечение проводов не менее 0,35 мм2
|
|
- Длина линии связи |
не более 300 м |
|
- Параметры выходных сигналов: |
|
- два аналоговых программируемых |
(0...5), (0...20), (4...20) мА (выбираются заказчиком)
|
|
- цифровой |
RS485, протокол обмена ModBus RTU |
|
- два дискретных |
переключающий "сухой контакт", 240 В, 3 А |
|
- Область задания уставок по рН и температуре
|
во всём диапазоне измерений |
|
- Интервал записи в архив |
от 1 с до 5 мин. (программируется пользователем)
|
|
- Время архивирования |
от 4,4 ч до 55 суток |
|
- Параметры сетевого питания |
~220 В, 50 Гц |
|
- Потребляемая мощность |
не более 15 ВА |
|
- Климатическое исполнение |
УХЛ 4.2*, но при температуре (+5...+50) °С |
|
- Степень защиты от пыли и воды |
IP65 по ГОСТ 14254 |
|
- Устойчивость к механическим воздействиям |
группа N2 по ГОСТ 12997 |
|
- Материал корпуса |
полистирол |
|
- Масса |
не более 1,6 кг |
