Промышленный рН-метр-трансмиттер рН-4101
ТУ 4215-050-10474265-06
Код по ОКП 42 1522
Предназначен для автоматического измерения
активности ионов водорода (рН) или
окислительно-восстановительного потенциала (ОВП) водных сред в
комплекте с проточной или погружной арматурой для
комбинированного электрода.
Трансмиттер обеспечивает измерение электродвижущей силы (эдс),
развиваемой электродной системой комбинированного электрода, и
температуры жидкости, вычисление рН и преобразование рН в
унифицированный сигнал постоянного тока (4...20) мА.

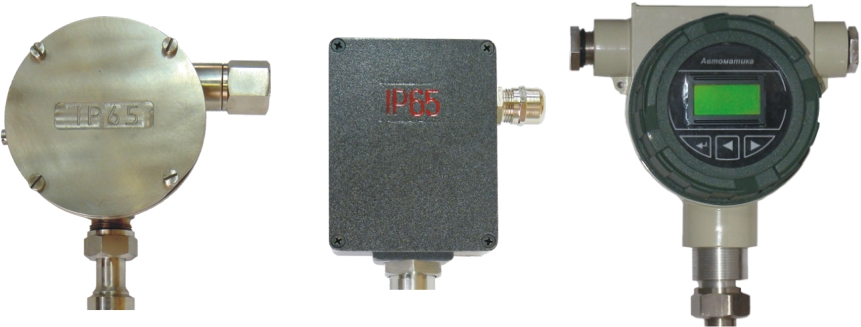

Корпус трансмиттера выполняется в трёх вариантах: Д -
дюралюминиевый прямоугольный, Н - из нержавеющей стали, И -
дюралюминиевый с окном для индикации. Корпус трансмиттера типа И
имеет вид взрывозащиты "Взрывонепроницаемая оболочка". В случае
комплектной поставки с арматурой типов АПН, АПТ или АМН, в
которой устанавливается комбинированный электрод, корпус
трансмиттера крепится непосредственно на арматуре.
Область применения: теплоэнергетика, химическая,
нефтехимическая, целлюлозно-бумажная, пищевая и другие отрасли
промышленности.
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений рН |
(0...14) ед. рН |
|
Пределы ЭДС на входе трансмиттера |
(-750...+750) мВ |
|
Температура анализируемой среды |
(0...+100) ºС |
|
Предел допускаемого значения основной абсолютной погрешности: |
|
- при измерении рН в комплекте с комбинированным электродом
|
±0,05 рН |
|
- при измерении ОВП в комплекте с комбинированным электродом
|
±2 мВ |
|
- при измерении температуры |
±0,5 °С |
|
Режимы термокомпенсации |
автоматический и ручной |
|
НСХ датчика температуры (по заказу) |
Pt100, Pt1000, 100П |
|
Длина кабеля до комбинированного электрода |
не более 4 м |
|
Выходной сигнал, пропорциональный рН1) |
аналоговый постоянного тока (4...20) мА |
|
Сопротивление нагрузки |
не более 100 Ом |
|
Тип индикатора |
жидкокристаллический двухстрочный дисплей |
|
Напряжение питания постоянного тока |
24 В |
|
Потребляемый ток |
не более 50 мА |
|
Климатическое исполнение |
УХЛ 4 по ГОСТ 15150 |
|
Степень защиты от пыли и воды |
IP65 по ГОСТ 14254 |
|
Устойчивость к механическим воздействиям |
группа V2 по ГОСТ 12997 |
|
Материал корпуса: |
|
- тип Д |
дюралюминий |
|
- тип И |
дюралюминий, с прозрачным окном для индикации
|
|
- тип Н |
сталь 12Х18Н10Т |
|
Степень взрывозащиты корпуса типа И |
1ExdIIBT6X |
|
Габаритные размеры: |
|
- корпус Д |
(115×115×55) мм |
|
- корпус Н |
(130×163×65) мм |
|
- корпус И |
(190×76×127) мм |
|
Масса |
не более 2 кг |
Примечание:
1) В приборе отсутствует гальваническая
развязка между входным и выходным сигналами. |
