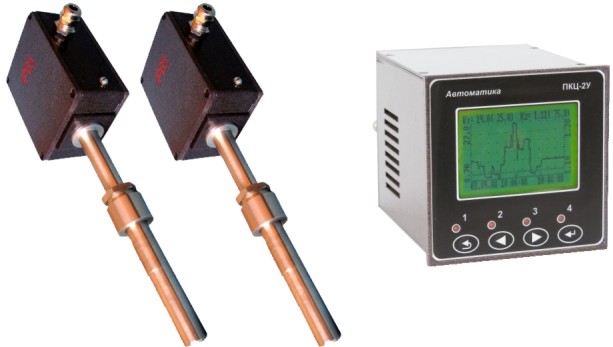

Промышленный анализатор жидкости АЖК-3122
представляет собой двухканальное средство измерений и состоит из
двух первичных преобразователей (ПП) удельной электрической
проводимости (УЭП) прибора АЖК-3101М1) и
двухканального измерительного прибора (ИП).
АЖК-3122 обеспечивает цифровую индикацию значений основных
измеряемых параметров и температуры, преобразование их в
пропорциональные значения унифицированных выходных сигналов
постоянного тока, обмен данными по цифровому интерфейсу RS485,
сигнализацию о выходе измеряемых параметров за пределы заданных
значений, а также архивирование и графическое отображение
результатов измерений.
Область применения: теплоэнергетика, химическая,
нефтехимическая, целлюлозно-бумажная и другие отрасли
промышленности.
|
Наименование параметра |
Значение параметра |
|
Количество измерительных каналов |
2 |
|
Измеряемые параметры по каждому каналу |
УЭП и температура |
|
Диапазон измерений УЭП в зависимости от типа ПП (задаётся
программно): |
|
- АЖК-3101М.1, АЖК-3101М.1.ВТ |
(0...1), (0...10), (0...100), (0...1000) мкСм/см
|
|
- АЖК-3101М.2, АЖК-3101М.2.ВТ |
(0...1), (0...10), (0...100), (0...1000) мСм/см
|
|
Диапазон измерений температуры анализируемой среды: |
|
- АЖК-3101М.1, АЖК-3101М.2 |
(+5...+95) ºС |
|
- АЖК-3101М.1.ВТ, АЖК-3101М.2.ВТ |
(0...+150) ºС |
|
Тип датчика ПП |
проточный или погружной |
|
Предел допускаемого значения основной приведённой погрешности |
не более ±2 % |
|
Предел допускаемого значения абсолютной погрешности при
измерении температуры (не более): |
|
- в диапазоне температур (0...+50) °С |
±0,5 °С |
|
- в диапазоне температур (+50...+100) °С |
±1,0 °С |
|
- в диапазоне температур (+100...+200) °С (для АЖК-3101М.х.ВТ)
|
±2,0 °С |
|
Давление анализируемой жидкости: |
|
- АЖК-3101М.1, АЖК-3101М.2 |
не более 1,6 МПа |
|
- АЖК-3101М.1.ВТ, АЖК-3101М.2.ВТ |
не более 0,6 МПа |
|
Расход анализируемой жидкости (для проточного датчика) |
не более 100 л/ч |
|
Динамическая вязкость анализируемой жидкости |
не более 0,2 Па·с |
|
Выходной сигнал ПП |
цифровой импульсный токовый |
|
Длина трёхпроводной линии связи между ПП и ИП |
не более 1000 м |
|
Область задания уставок по УЭП и температуре |
во всём диапазоне измерений |
|
Вид термокомпенсации: |
|
- с учётом температурной зависимости УЭП растворов
|
|
- с учётом температурной зависимости УЭП особо чистой воды
|
|
Предел допускаемого значения дополнительной приведённой
погрешности, вызванной изменением температуры анализируемой
жидкости на ±15 °С относительно температуры приведения |
не более ±2,0 % (при включённой термокомпенсации)
|
|
Параметры выходных сигналов ИП: |
|
- два аналоговых постоянного тока, пропорциональных диапазонам
измерений УЭП и температуры, гальванически изолированных от
входных сигналов |
(0...5), (0...20), (4...20) мА (выбираются заказчиком)
|
|
- цифровой интерфейс |
RS485, протокол обмена ModBus RTU |
|
- дискретные программируемые (срабатывание по уставкам УЭП или
температуры) |
четыре реле с переключающими контактами, ~240 В, 3 А
|
|
Время архивирования |
от 4,4 ч до 55 суток |
|
Тип индикатора |
жидкокристаллический графический |
|
Интервал записи в архив |
от 1 с до 5 мин. (программируется пользователем)
|
|
Параметры сетевого питания |
~(100...240) В, (50...60) Гц |
|
Потребляемая мощность |
не более 15 ВА |
|
Климатическое исполнение: |
|
- ПП |
УХЛ 4 |
|
- ИП |
УХЛ 4.2*, но при температуре (+5...+50) °С |
|
Степень защищённости от внешних воздействий по ГОСТ 14254: |
|
- корпус ПП |
IP65 |
|
- корпус ИП (по передней панели) |
IP54 |
|
Устойчивость к механическим воздействиям по ГОСТ 12997: |
|
- ПП |
группа V2 |
|
- ИП |
группа N2 |
|
Габаритные размеры ИП |
(96×96×132) мм |
|
Масса: |
|
- ПП с проточным датчиком |
не более 2 кг |
|
- ИП |
не более 1 кг |
