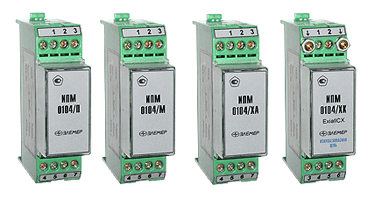

Измерительные
преобразователи модульные ИПМ 0104/М, ИПМ 0104/П, ИПМ 0104/ХА, ИПМ
0104/ХК
 Назначение
Измерительные преобразователи модульные ИПМ 0104 предназначены для
преобразования сигналов термопреобразователей сопротивления и преобразователей
термоэлектрических в унифицированные сигналы постоянного тока 0…5мА или 4…20мА.
Модульные преобразователи применяются в
различных отраслях промышленности.
Модификации
-
ИПМ 0104/М1, ИПМ 0104/П1, ИПМ
0104/ХА1, ИПМ 0104/ХК1 – имеют на выходе унифицированный выходной сигнал
4…20мА;
-
ИПМ 0104/М2, ИПМ 0104/П2, ИПМ
0104/ХА2, ИПМ 0104/ХК2 – имеют два унифицированных выходных сигнала 0…5мА
или 4…20мА (выбирается потребителем в зависимости от схемы подключения).
Функциональные и конструктивные
особенности
-
Измерительные модульные
преобразователи – это аналоговые одноканальные переконфигурируемые
потребителем приборы;
-
На передней панели (под защитной
крышкой) расположены:
-
Потенциометры подстройки «0» и
коэффициента усиления «К»;
-
Переключатель выбора значения
сопротивления датчика в 0oС - 50 или 100 Ом (для ИПМ 0104/П,
ИПМ 0104/М);
-
Переключатели выбора нижнего и
верхнего пределов преобразования температуры.
-
Модульные преобразователи монтируется
на DIN-рейку 35мм;
-
Подключение внешних цепей
осуществляется с помощью клемных колодок под винт;
-
В ИПМ 0104/ХА, ИПМ 0104/ХК в качестве
компенсатора температуры холодного спая используется датчик Pt100;
-
Взрывозащищенное ИПМ 0104Ex
выпускается с токовым выходом 4…20мА.
-
Электромагнитная совместимость –
группа исполнения III по устойчивости к помехам, критерий качества
функционирования А.
Исполнение
-
Общепромышленное: ИПМ 0104/М1, ИПМ
104/П1, ИПМ 0104/ХА1, ИПМ 0104/ХК1, ИПМ 0104/М2, ИПМ 0104/П2, ИПМ 0104/ХА2,
ИПМ 0104/ХК2;
-
Взрывозащищенное исполнение «искробезопасная
электрическая цепь» [Exiа]IICX: ИПМ 0104Ех/М, ИПМ 0104Ех/П, ИПМ 0104Ех/ХА,
ИПМ 0104Ех/ХК.
Технические характеристики
НСХ первичных преобразователей,
нижние и верхние пределы преобразования температур, пределы допускаемой
основной приведенной погрешности
| НСХ |
Нижний предел
измерения,ºС |
Верхний
предел измерения, ºС |
Пределы допускаемой основной
приведенной погрешности
относительно НСХ, % |
| 50М, 100М* |
минус 50 |
0; 20; 30 |
±0,5 |
| 50; 70; 80; 100; 120; 130; 150
|
±0,25 |
| 0 |
50 |
±0,5 |
| 70; 80; 100; 130; 150; 170; 180;
200 |
±0,25 |
| 50П, 100П, Pt100
|
минус 50 |
0 |
±0,5 |
| 50; 100; 150; 200; 250; 300; 350;
400; 450; 500 |
±0,25 |
| 0 |
50 |
±0,5 |
| 100; 150; 200; 250; 300; 350; 400;
450; 500; 550 |
±0,25 |
| НСХ |
Нижний предел
измерения,ºС |
Верхний предел
измерения,ºС |
Пределы допускаемой
основной
приведенной погрешности
относительно НСХ, % |
| индекс А |
индекс Б |
| ХА |
0 |
100 |
±1 |
±1,5 |
| 200; 300; 400 |
±0,5 |
±1 |
| 500; 600; 700; 800; 900; 1000 |
±0,25 |
±0,5 |
| 1100; 1200; 1300 |
±0,3 |
±0,5 |
| ХК |
0 |
100 |
±1 |
±1,5 |
| 200; 250 |
±0,5 |
±1 |
| 300; 350; 400; 450; 500; 550; 600
|
±0,5 |
±0,5 |
* - Возможно изготовление ИПМ 0104М для датчика 53М (21Гр.).
- Питание осуществляется источником постоянного тока
напряжением
- от 12 до 36В для ИПМ 0104/М1, ИПМ 0104/П1, ИПМ
0104/ХА1, ИПМ 0104/ХК1
- от 15 до 36В для ИПМ 0104/М2, ИПМ 0104/П2, ИПМ
0104/ХА2, ИПМ 0104/ХК2
при номинальном значении 24В или 36В
- Мощность, потребляемая ИПМ, не более – 0,8Вт
- Время установления рабочего режима не более 15 мин
Климатическое исполнение
- Группа исполнений С3: -10…+60 ºС;
- Группа исполнений С2: -50…+70 ºС;
- Т3: -10…+60 ºС.
Степень защиты от пыли и влаги
IP 20
Габаритные размеры
- Длина – 78,5мм;
- Ширина – 22,5мм;
- Высота – 60,5мм.
Масса
не более 0,1кг
Межповерочный интервал
2 года
Гарантийный срок эксплуатации
2 года |
