АЖК-3102 предназначен для измерения и
контроля удельной электрической проводимости (УЭП) или
концентрации растворов.
Области применения: установки водоочистки и водоподготовки.
В молочной промышленности может использоваться в качестве
сигнализатора раздела фаз: вода-молоко, вода-моющий раствор и
др.

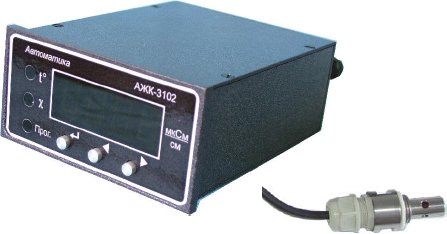

Прибор состоит из датчика и измерительного прибора (ИП).
|
Наименование параметра |
Значение параметра |
|
Диапазон измерения |
(0...10); (0...100); (0...1000) мкСм/см |
|
- |
(0...5); (0...50); (0...500) мг/л NaCl |
|
- |
по заказу от (0...5) до (0...20) мСм/см |
|
Предел допускаемого значения основной приведенной погрешности |
2,0 или 4,0% |
|
Диапазон измерения температур |
(0...100) ºС |
|
Диапазон температур анализируемой жидкости |
(5...95) ºС |
|
Температура приведения и температурный коэффициент
термокомпенсации |
устанавливаются программно |
|
Материал датчика |
12X18Н10Т |
|
Вязкость анализируемой жидкости |
не более 0,2 Па*с |
|
Давление анализируемой жидкости |
не более 1,6 МПа |
|
Расход анализируемой жидкости |
не более 100 л/ч |
|
Степень защиты датчика от воды и пыли |
|
- по ГОСТ 14254 |
IP65 |
|
Устойчивость датчика к механическим воздействиям |
|
- по ГОСТ 12997 |
V2 |
|
Тип датчика |
проточно-погружной |
|
Вес датчика |
не более 0,1 кг |
|
Индикатор |
светодиодный четырехразрядный семисегментный
|
|
Цвет индикатора |
зеленый или красный |
|
Сигнализация заданного уровня |
по УЭП и температуре или два по УЭП |
|
Параметры выходных сигналов |
|
- аналоговый |
(0...5) мА или (4...20) мА (по заказу) |
|
- дискретные (2 реле) |
переключающий «сухой контакт», 240 В, 3 А |
|
Длина трехпроводной линии связи |
|
- от датчика до ИП |
не более 10 м |
|
Напряжение питания |
~220 В, 50 Гц |
|
Потребляемая мощность |
не более 7 ВА |
|
Климатическое исполнение ИП |
УХЛ 4.2*, но при температуре (5...50) ºС |
|
Устойчивость к механическим воздействиям |
|
- по ГОСТ 12997 |
N2 |
|
Габаритные размеры ИП |
96×48×120 мм |
|
Вес ИП |
не более 0,6 кг |
ТУ 4215-051-10474265-02
