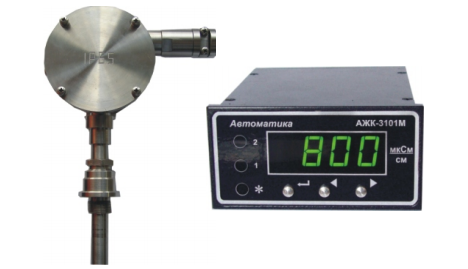

Прибор представляет собой одноканальное
средство измерения и состоит из первичного преобразователя (ПП)
и измерительного прибора (ИП).
Прибор разработан на базе прибора АЖК-3101М и предназначен для
использования в жестких условиях эксплуатации, а именно: по
сейсмостойкости, климатическим условиям, радиационной стойкости,
сложной обстановки по электромагнитной совместимости (ЭМС).
Области применения: атомная энергетика, а также другие отрасли
промышленности, где требуется надежное измерение удельной
электропроводимости (УЭП) или концентрации водных растворов
солей, щелочей и кислот.
Для использования в радиационной зоне датчик ПП может быть
удален от электронного блока ПП при помощи специального кабеля.
Конструкция датчиков позволяет использовать их для контроля УЭП
высокотемпературных жидкостей, например, в выпарных аппаратах.
Корпус ПП выполнен из нержавеющей стали, что позволяет проводить
его обработку дезактивирующими растворами.
|
Наименование параметра |
Значение параметра |
|
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ |
|
- Диапазон измерения |
|
- АЖК-3101М.1.АС |
(0...1); (0...10); (0...100); (0..1000) мкСм/см
|
|
- АЖК-3101М.2.АС |
(0...1); (0...10); (0...100); (0..1000) мСм/см
|
|
- АЖК-3101М.К.АС |
см. шифр заказа для прибора АЖК-3101М |
|
- Предел допускаемого значения основной приведенной погрешности
|
|
- для анализаторов УЭП (кондуктометров) |
2,0 % (типовое значение 0,5 %) |
|
- для концентратомеров |
не более 5 % (уточняется при заказе) |
|
- Диапазон температур анализируемой жидкости
|
(5...120) ºС |
|
- Температура приведения для термокомпенсации 1) |
в соответствии с заказом |
|
- Диапазон термокомпенсации |
|
- относительно температуры приведения |
±15 °С |
|
- Материал датчика по умолчанию |
сталь 12Х18Н10Т |
|
- Материал корпуса электронного блока ПП |
сталь 12Х18Н10Т |
|
- Вязкость анализируемой жидкости |
не более 0,2 Па*с |
|
- Давление анализируемой жидкости |
не более 0,6 МПа при температуре +120 ºС |
|
- Тип датчика |
проточный или погружной |
|
- Степень защиты от воды и пыли |
|
- по ГОСТ 14254 |
IP65 |
|
- Климатическое исполнение |
категория ТВ3 по ГОСТ 151150 |
|
- ПП устойчив к воздействию плесневых грибов
|
|
- Сейсмостойкость |
категория II по НП-031-01 |
|
- Категория обеспечения качества |
QNC в соответствии с ПОКАС(О) |
|
- Категория качества |
К4 по НП-026-04 |
|
- Группа исполнения по устойчивости к помехам
|
IV по ГОСТ 50746 |
|
- критерий качества функционирования |
A |
|
- Устойчивость к воздействию радиационного излучения
|
|
- мощность поглощённой дозы датчика |
до 0,1 Гр/ч в течение одного года |
|
- электронный блок ПП стоек к воздействию интегральной
поглощённой дозы ионизирующего излучения |
не более 150 Гр |
|
- Устойчивость к механическим воздействиям |
|
- по ГОСТ 12997 |
V2 |
|
- Масса |
|
- электронного блока ПП |
3,5 кг |
|
- клеммной коробки датчика |
2,2 кг |
|
- датчика с глубиной погружения 400 мм |
0,8 кг |
|
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР |
|
- Индикатор |
светодиодный четырехразрядный семисегментный
|
|
- Цвет индикатора |
зеленый или красный |
|
- Выходной сигнал |
(0...5) или (4...20) мА (в соответствии с заказом)
|
|
- Входной сигнал (выходной сигнал ПП) |
цифровой импульсный токовый |
|
- Линия связи между ПП и ИП четырёхпроводная
|
|
- сечение провода |
не менее 0,35 мм2 |
|
- Длина линии связи |
не более 800 м |
|
- Напряжение питания |
~ (100...240) В, (50...60) Гц |
|
- Потребляемая мощность |
не более 15 ВА |
|
- Климатическое исполнение ИП |
ТВ4 по ГОСТ 151150 |
|
- Устойчивость к механическим воздействиям |
N2 по ГОСТ 12997 |
|
- Масса |
не более 0,7 кг |
| |
|
1)Температура приведения (ºС) и температурный
коэффициент (% / ºС) устанавливаются программно. |
Измерительный прибор имеет двойную гальваническую развязку между
входом и выходом.
По заявке потребителя предприятием-изготовителем устанавливается
конкретный диапазон измерения.
ТУ 4215-046-10474265-04
