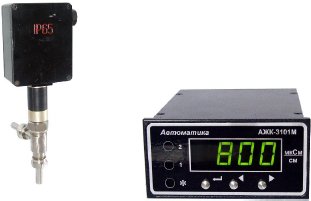

Анализатор жидкости кондуктометрический
АЖК-3101М предназначен для измерения и контроля удельной
электрической проводимости (УЭП) растворов солей, щелочей и
кислот.
На основе известных зависимостей между УЭП и концентрацией
анализируемого компонента анализаторы могут использоваться в
качестве солемеров и концентратомеров.
Прибор представляет собой одноканальное средство измерений и
состоит из первичного преобразователя (ПП) и измерительного
прибора (ИП). Корпус ПП с окном индикации (тип И) имеет вид
взрывозащиты "Взрывонепроницаемая оболочка".
Область применения: теплоэнергетика, химическая,
нефтехимическая, целлюлозно-бумажная, пищевая, молочная,
пивоваренная и другие отрасли промышленности.
В энергетике используется в комплекте с гидропанелью с
катионитовым Н-фильтром для контроля УЭП глубоко обессоленной
воды.
В металлургии и химической промышленности используется
высокотемпературное исполнение (ВТ) для измерения УЭП
перегретого пара.
В молочной и пивоваренной промышленности может использоваться в
качестве сигнализатора раздела фаз: вода - молоко, вода - моющий
раствор и пр.
Дополнительные функции:
- ручной или автоматический выбор одного из четырёх диапазонов
измерений (для АЖК-3101М.1, АЖК-3101М.2);
- выбор режима температурной компенсации: включён, выключен,
режим термокомпенсации особо чистой воды;
- возможность включения билинейной функции по выходному сигналу;
- упрощённая градуировка по одному раствору;
- линеаризация выходной характеристики (для АЖК-3101М.К) в
случае нелинейной зависимости концентрации раствора от УЭП.
|
Наименование параметра |
Значение параметра |
|
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ |
|
Диапазон измерения: |
|
- АЖК-3101М.1, АЖК-3101М.1.ВТ |
(0...1), (0...10); (0...100); (0...1000) мкСм/см
|
|
- АЖК-3101М.2, АЖК-3101М.2.ВТ |
(0...1), (0...10); (0...100); (0...1000) мСм/см
|
|
- АЖК-3101М.К, АЖК-3101М.К.ВТ |
(0...99) %; (0...230) г/л (см. шифр заказа)
|
|
Предел допускаемого значения основной приведённой
погрешности: |
|
- для анализаторов УЭП (кондуктометров) (по всем диапазонам)
|
2,0 % (типовое значение 0,5 %) |
|
- для анализаторов концентрации (концентратомеров) (в
зависимости от диапазона) |
не хуже 5,0 % (уточняется при заказе) |
|
Диапазон измерений температуры анализируемой среды: |
|
- для АЖК-3101М.(х) |
(+5...+95) ºС |
|
- для АЖК-3101М.(х).ВТ |
(+5...+150) ºС |
|
Температура приведения для термокомпенсации1) |
в соответствии с заказом |
|
Диапазон температурной компенсации относительно температуры
приведения |
±15 ºС |
|
Материал датчика: |
|
- по умолчанию |
сталь 12X18Н10Т |
|
- по заказу |
06ХН28МДТ (ЭИ-943) или титановый сплав ВТ1-00
|
|
Материал корпуса: |
|
- тип Д |
дюралюминий |
|
- тип И |
дюралюминий, с прозрачным окном для индикации
|
|
- тип Н |
сталь 12Х18Н10Т |
|
Степень взрывозащиты корпуса ПП типа И |
1ExdIIBT6X |
|
Динамическая вязкость анализируемой жидкости |
не более 0,2 Па·с |
|
Давление анализируемой жидкости: |
|
- для АЖК-3101М.(х) |
не более 1,6 МПа |
|
- для АЖК-3101М.(х).ВТ |
не более 0,6 МПа при температуре (+5...+150) ºС
|
|
Тип датчика |
проточный или погружной |
|
Длина погружаемой части ПП |
(50...2000) мм |
|
Расход анализируемой жидкости для проточного датчика |
не более 100 л/ч |
|
Линейная скорость жидкости для погружного датчика |
не более 0,5 м/с |
|
Степень защищённости от внешних воздействий по ГОСТ 14254 |
IP65 |
|
Климатическое исполнение ПП: |
УХЛ 4.2* |
|
- температура окружающего воздуха |
(+5...+50) ºС |
|
Устойчивость к механическим воздействиям по ГОСТ 12997 |
V2 |
|
Масса с датчиком проточного типа |
не более 1,3 кг |
|
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР |
|
Тип индикатора |
светодиодный четырёхразрядный семисегментный
|
|
Цвет индикации |
зелёный или красный |
|
Сигнализация по заданному значению измеряемого параметра |
2 точки (программируемые значения параметра и гистерезис
срабатывания) |
|
Параметры выходных сигналов: |
|
- аналоговый |
(0...5) или (4...20) мА (по заказу) |
|
- 2 дискретных |
переключающий "сухой контакт" (~240 В, 3 А)
|
|
Линия связи между ПП и ИП |
трёхпроводная, сечение проводов не менее 0,35 мм2
|
|
Длина линии связи |
не более 1000 м |
|
Параметры сетевого питания |
~220 В, 50 Гц |
|
Потребляемая мощность |
не более 7 ВА |
|
Климатическое исполнение ИП: |
УХЛ 4.2* |
|
- температура окружающего воздуха |
(+5...+50) ºС |
|
Устойчивость к механическим воздействиям |
N2 по ГОСТ 12997 |
|
Габаритные размеры ИП |
(96×48×135) мм |
|
Масса |
не более 0,6 кг |
ТУ 4215-046-10474265-04
