Приборы предназначены для измерения
избыточного давления или разрежения неагрессивных газов,
преобразования их в унифицированные сигналы постоянного тока,
цифровой индикации значения давления, сигнализации выхода
давления за пределы заданных значений (уставок), передачи
измеренного сигнала по интерфейсу.
Приборы применяются для измерения малых давлений газов в
различных отраслях промышленности, в том числе в ЖКХ для
оснащения котельных и т.п.

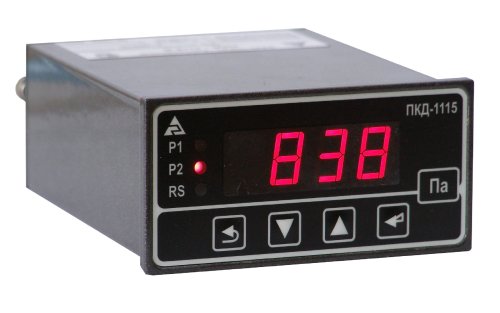

Конструктивно приборы выпускаются в двух исполнениях – корпус
для щитового или навесного монтажа.
Модели:
ПКД-1115.Н - напоромер - измерение избыточного давления;
ПКД-1115.Т- тягомер - измерение разрежения (вакуума);
ПКД-1115.ТН- тягонапоромер - измерение избыточного
давления и разрежения;
ПКД-1115.Д- измерение дифференциального давления.
Приборы программируемые.
Пользователь может выбирать (изменять):
- диапазон изменения входного сигнала,
- диапазон изменения выходного сигнала (тока),
- установку нуля,
- восстанавливать заводские настройки после несанкционированного
вмешательства;
- настраивать режим срабатывания выходных реле для обеспечения
работы в режиме двух- или трехпозиционного регулятора.
Особенности:
- введена коррекция датчика давления от изменения температуры;
- линеаризация характеристики датчика давления возможна в 11
точках;
- функции программирования защищены паролями от
несанкционированного вмешательства;
- наличие цифрового интерфейса;
- исполнение приборов для щитового и настенного монтажа.
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений (линейная шкала) |
настраивается потребителем |
|
- ПКД-1115.Н (напоромер) |
(0...1) кПа; (0...10) кПа; (0...60) кПа;
(0...100) кПа; (0...250) кПа |
|
- ПКД-1115.Т (тягомер) |
(-1...0) кПа; (-10...0) кПа; (-60...0) кПа |
|
- ПКД-1115.ТН (тягонапоромер) |
(-1...1) кПа; (-10...10) кПа |
|
- ПКД-1115.Д (дифференциальный) |
(-1...1) кПа; (-10...10) кПа (см. шифр заказа)
|
|
Класс точности |
|
- для диапазона измерения, равного пределу измерения датчика (1,
10, 60, 100, 250) кПа |
0,5 (по заказу 0,25) |
|
Аналоговый выходной сигнал |
(0...5) мА, (0...20) мА или (4...20) мА |
|
Два дискретных выходных сигнала |
|
- переключающий «сухой контакт» |
~240 В, 3 А или =30 В, 3 А |
|
- замыкающее твердотельное реле |
~240 В,120 мА или =300 В,120 мА |
|
- замыкающая транзисторная оптопара |
=50 В, 30 мА |
|
- замыкающая симисторная оптопара |
для упр. внеш. силовыми симисторами |
|
Интерфейс |
RS-485 или RS-232 (по заказу) |
|
Локальная сеть Modbus |
RTU или ASCII (выбирается программно) |
|
Индикация измеряемого параметра |
4 разряда зеленого или красного цвета |
|
Сигнализация работы реле |
2 светодиодных индикатора |
|
Напряжение питания переменного тока |
(85...265) В, (47...63) Гц |
|
Потребляемая мощность |
не более 5 ВА |
|
Климатическое исполнение |
УХЛ 4.2* |
|
- температура окружающего воздуха |
(5...50) °С |
|
- относительная влажность воздуха |
до 80 % при 35 ºС |
|
- атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Защита от воздействия пыли и влаги по ГОСТ 14254 |
IP54 (в щитовом корпусе только для передней панели)
|
|
Устойчивость к механическим воздействиям по ГОСТ 12997 |
N2 |
|
Материал корпуса |
дюралюминий с полимерным покрытием |
|
Габаритные размеры |
|
- для щитового монтажа |
(48×96×138) мм |
|
- для настенного монтажа |
(140×126×56) мм |
|
Вес |
не более 0,45 кг |
|
Подключение |
штуцер для трубки: ПВХ (6×4) мм, (8х6) мм |
|
Средняя наработка на отказ |
не менее 64000 ч. |
|
Средний срок службы |
не менее 8 лет |
