Индикаторы
технологические цифровые ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420/М3,
ИТЦ 420/М4
Назначение
Индикаторы
(измерители) технологические цифровые
ИТЦ 420 предназначены для измерения и
индикации температуры и других физических величин, преобразованных в
унифицированный сигнал постоянного тока 4…20мА.
Индикаторы ИТЦ 420 применяются для контроля
технологических процессов в промышленности.
Модификации
| Модификация |
Конструктивные особенности |

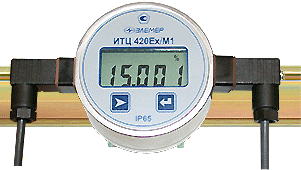

ИТЦ 420/М1,
ИТЦ 420Ех/М1 |
5-ти разрядный
жидкокристаллический (ЖК) индикатор с высотой цифр 14мм |

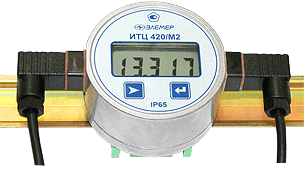

ИТЦ 420/М2,
ИТЦ 420Ех/М2 |
5-ти разрядный
жидкокристаллический (ЖК) индикатор с высотой цифр 14мм и светодиодной
подсветкой индикатора |

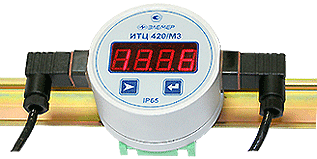

ИТЦ 420/М3,
ИТЦ 420Ех/М3 |
4-х разрядный светодиодный (СД)
индикатор с высотой цифр 14мм |
ИТЦ 420/М4,
ИТЦ 420Ех/М4 |
4-х разрядный светодиодный (СД)
индикатор с высотой цифр 10мм |
Функциональные возможности
- Индикаторы являются микропроцессорными,
переконфигурируемыми потребителем приборами;
- Приборы имеют 2-х кнопочную клавиатуру, позволяющую:
- Изменять параметры конфигурации (диапазон
измерений, количество знаков после запятой, единицы измерния);
- Устанавливать зависимость измеряемой величины от
входного сигнала (линейную, корнеизвлекающую);
- Устанавливать функцию демпфирования (усреднения).
- Индикаторы обеспечивают контроль выхода величины
входного сигнала за пределы диапазона преобразования;
- По устойчивости к электромагнитным помехам:
- ИТЦ 420/М1, ИТЦ 420/М2 соответствует группе III и
критерию качества функционирования А или группе IV и критерию качества
функционирования В;
- ИТЦ 420/М3, ИТЦ 420/М4 соответствует группе IV и
критерию качества функционирования А.
Варианты исполнений
- Общепромышленнное: ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ
420/М3, ИТЦ 420/М4
- Взрывозащищенное «искробезопасная электрическая цепь»
ExiaIICT6 X: ИТЦ 420Ех/М1, ИТЦ 420Ех/М2, ИТЦ 420Ех/М3, ИТЦ 420Ех/М4
Технические характеристики
- Диапазон входного унифицированного сигнала: 4…20мА;
- Диапазон входного сигнала, обеспечивающий нормальное
функционирование от 3…25мА;
- Падение напряжения на индикаторах не более:
- 5В при Iвх=4…20мА - для ИТЦ 420/М1, ИТЦ 420/М2,
ИТЦ 420/М4;
- 7,5В при Iвх=4мА, 5В при Iвх=20мА - для ИТЦ
420/М3.
- Время установления рабочего режима (предварительный
прогрев) не более 15мин;
- Индикаторы выдерживают пятикратную перегрузку по
входному сигналу (120мА).
Основная приведенная погрешность
- Кл.А: ±(0,1+*)%;
- Кл.В: ±(0,2+*)%.
* - одна единица последнего разряда, выраженная в процентах
от диапазона измерений
Климатические условия эксплуатации
- Группа исполнений С3: -10…+70 ºС - для ИТЦ 420/М1,
ИТЦ 420Ех/М1, ИТЦ 420/М2, ИТЦ 420Ех/М2
- Группа исполнений С2: -25…+70 ºС - для ИТЦ 420/М1,
ИТЦ 420Ех/М1, ИТЦ 420/М2, ИТЦ 420Ех/М2
- Группа исполнений С3: -10…+70 ºС - для ИТЦ 420/М3,
ИТЦ 420Ех/М3, ИТЦ 420/М4, ИТЦ 420Ех/М4
- Группа исполнений С2: -40…+70 ºС - для ИТЦ 420/М3,
ИТЦ 420Ех/М3, ИТЦ 420/М4, ИТЦ 420Ех/М4
- ТЗ: -25…+80 ºС - для ИТЦ 420/М3, ИТЦ 420Ех/М3, ИТЦ
420/М4, ИТЦ 420Ех/М4
Степень защиты от пыли и влаги
IP 65
Габаритные размеры
- ИТЦ 420/М1, ИТЦ 420Ех/М1, ИТЦ 420/М2, ИТЦ 420Ех/М2,
ИТЦ 420/М3, ИТЦ 420Ех/М3:
- Диаметр – 80 мм
- Высота – 45 мм
- Ширина (с учетом размеров разъемов) – 148 мм
- ИТЦ 420/М4, ИТЦ 420Ех/М4:
- Длина – 50 мм
- Ширина – 42 мм
- Высота – 48 мм
Масса
- 0,33 кг – для ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420Ех/М1,
ИТЦ 420Ех/М2;
- 0,31 кг – для ИТЦ 420/М3, ИТЦ 420Ех/М3;
- 0,1 кг – для ИТЦ 420/М4, ИТЦ 420Ех/М4.
Межповерочный интервал
- Кл.А 0,1% - 1 год;
- Кл.В 0,2% - 2 года.
Гарантийный срок эксплуатации
2 года |
