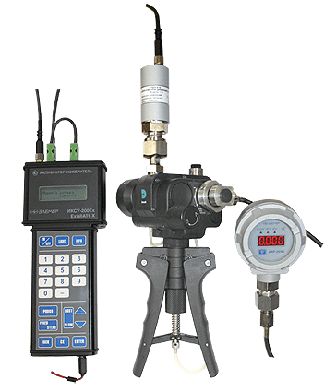

Поверочный комплекс давления и стандартных сигналов ЭЛЕМЕР ПКДС-210

Назначение

ЭЛЕМЕР-ПКДС-210 - предназначен для поверки и калибровки датчиков давления, термопреобразователей сопротивления, термоэлектрических преобразователей, преобразователей с унифицированным выходным сигналом, а также вторичных приборов на месте эксплуатации или в лабораторных условиях.

Состав поверочного комплекса

1. Электронный блок - модернизированный калибратор-измеритель унифицированных сигналов ИКСУ-200Ех с функцией калибратора давления и встроенным блоком питания 24В.

2. Внешнего эталонного модуля давления - преобразователя давления эталонного ПДЭ-010 (в комплекте от 1 до N штук).

3. Источника создания давления (помпа):

PV-210		PV-211		PV-411

Технические характеристики помп:

Функциональные возможности

• Создание и измерение абсолютного давления, избыточного давления, избыточного давления разряжения;
• Измерение и воспроизведение электрических сигналов силы и напряжения постоянного тока, сигналов термоэлектрических преобразователей, сопротивления постоянному току;
• Автоматическое вычисление погрешности поверяемых преобразователей давления.

Варианты исполнений

• Общепромышленное: ЭЛЕМЕР-ПКДС-210
• Взрывозащищенное «искробезопасная электрическая цепь» ExiaIIAT6 X: ЭЛЕМЕР-ПКДС-210Ex

Технические характеристики

1. Режим поверки и калибровки преобразователей давления:


• Измеряемое давление:
  - Абсолютное: 0…120кПа, 0…600кПа, 0…2,5МПа;
  - Избыточное: 0…100кПа, 0…600кПа, 0…2,5МПа, 0…6,0МПа, 0…16МПа, 0…60МПа;
  - Избыточное-разрежение: -100…+600кПа
• Допускаемая основная приведенная погрешность:
  - кл.А – от 0,03…0,15%
  - кл.В – от 0,05…0,2%

2. Режим поверки термопреобразователей сопротивления, термоэлектрических преобразователей, преобразователей с унифицированным сигналом, вторичных приборов:

• Диапазон измерения температуры (погрешность):
  - 50М, 100М: -50…+200oC (0,05^oC)
  - 50П, 100П, Pt100: -200…+500оС (0,05^oC)
• Диапазон измерения и воспроизведения температуры (погрешность):
  - ХА(К): -210…+1300oC (0,3^oC)
  - ХК(L), ЖК(J): -200…+600oC (0,3^oC)
  - ПП(В), ПП(S): +300…+1800oC (1,0…1,5^oС)
  - ВР(А-1): 0…+1800оС (1,0…1,5^oС)
• Абсолютная погрешность для унифицированного сигнала:
  - + 0,003мА – для диапазона 0…25мА;
  - +0,005мВ – для диапазона -10…60мВ
• Абсолютная погрешность при измерении сопротивления:
  +0,01 Ом – для диапазона 0…320 Ом

Климатическое исполнение

Степень защиты от пыли и влаги

Масса, не более

• ИКСУ-200Ех - 1,0 кг;
• ПДЭ-010 - 0,2кг;
• Ручной насос PV-210 - 0,587 кг;
• Ручной насос PV-211 - 0,650 кг;
• Ручной насос PV-411 - 1,0 кг;

Межповерочный интервал

Гарантийный срок эксплуатации
