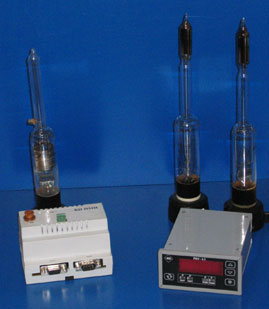

Вакуумметр РВЭ-4.3 (Ступень)

Как и все устройства фирмы "Эргос" этот прибор разработан, для автоматизации технологических процессов с применением вакуума и повысить его качественный уровень. Является полным функциональным аналогом вакуумметра ВИТ-3 (ВИТ-2) с расширенными возможностями.
Предназначен для измерения и регулирования с цифровой индикацией давления сухих газов в диапазоне:
0,1-700 Па - с преобразователем ПМТ-2,
10 ÷ 0.13х10-4 Па - с преобразователем ПМИ-2 для РВЭ-4.3.

Входные сигналы: Аналоговые, 2 (3).
Выходные сигналы: дискретные
(5 симисторных 1А,250В)
Закон регулирования: 2; 3-x позиционный.

Функциональные особенности

● Цифровая фильтрация и линеаризация входных сигналов.
● Цифровая индикация значений параметров.
● Задание и технологическая сигнализация отклонения от уставок минимум и максимум.
● Цифровой аппаратный и программный фильтр аналоговых входов от воздействия помех.
● Технология оптической изоляции обеспечивает гальваническую развязку по выходу и питанию до 1500 В.
● Программируемая логика работы выходных устройств.
● Выработка управляющего воздействия.
● Полуавтоматическую калибровку по преобразователям давления по каждому каналу последовательно по вакууму и воздуху.
● Автоматический выбор режима измерения.
● Автоматическое измерение глубины вакуума по трем каналам или по одному из выбранных.
● Выбор единиц измерения (мм рт.ст., Па).
● Автоматический пересчет значения по типу газа (H₂, He, CH₄, Ne, C₂H₂, CO, C₂H₄, C₂H₆, H₂S, Ar, CO₂, SO₂, Kr, Воздух).
● Энергонезависимая память.

Измерители - регуляторы обеспечивают:

• выработку управляющего воздействия, изменяющегося по ПИД, либо по позиционному закону регулирования;

• обеспечена возможность работы в адаптивном режиме;

• цифровую индикацию:
- текущего значения температуры;
- значения уставки температуры (по вызову);
- время, прошедшее от начала текущего шага программы (по вызову);

• светодиодную индикацию:
- режима работы;
- выдачи сигнала на исполнительные устройства;
- текущего шага программы;

• управление нагревом;

• выдачу аварийного сигнала при:
- обрыве цепи датчиков температуры;
o превышении отклонения температуры заданного предела в течение заданного времени;
o сбое внутренней энергонезависимой памяти;

• возможность работы в ручном режиме:
o регулирование выходной мощности управляющего воздействия;
o коррекция значения уставки для текущего шага программы;

• просмотр и изменение настроечных коэффициентов регулятора (коэффициентов ПИД);

• запоминание шага и времени программы при выключении питания и возобновление работы программы с прерванного шага, если температура не вышла за установленный предел.

Питание: 220 В (допускаемое отклонение напряжения питания от –15 до +10 % с частотой 50 Гц)
