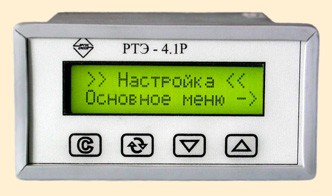

Промышленный прецизионный измеритель ПИД-регулятор одноканальный РТЭ-4.1Р (Мастер)
Главное качество этого прибора не только в точности
измерения. В нем реализованы функции, позволяющие с
такой же точностью поддерживать заданную температуру и
одновременно управлять вспомогательным оборудованием.
Меню пользователя на русском или английском языках
позволяет легко ориентироваться в режимах калибровки,
настройки и программирования прибора. Предусмотрена
возможность работы в комплексе с ПЭВМ. Прибор внесен в
Государственный реестр измерительной техники.
Габариты: 48x96x200
Класс точности: 0,05%
Диапазон измеряемых температур ºС: (0…2500)
Входы: 1- аналоговый, 1- вход сигнала коррекции.
Типы подключаемых датчиков: ТХА, ТХК, ТПП,
ТПР,ТВР,ТЖК,ТМК, унифицированный 0-5мА или 4-20 мА
(универсальный вход).
Выходы: 6-дискретных 2-Аналоговых
Программирование технологического процесса по параметрам
время / температура (100 программ, в каждой 99 шагов по
9999 мин)
Интерфейс: RS485
Функциональные особенности
● Универсальный вход.
● Выносной компенсатор холодного спая термопар (на схеме
– D1 КХС)
● Цифровая фильтрация и линеаризация входных сигналов.
● Имеет функцию внешней аналоговой коррекции управления
(по входу) в ручном и автоматическом режиме.
● Свободное конфигурирование структуры регулятора.
● Автоматическая адаптация коэффициентов ПИД в процессе
работы.
● Цифровая индикация значений параметров.
● Развернутое меню на русском или английском языке.
● Задание и технологическая сигнализация отклонения от
уставок минимум и максимум.
● Есть возможность внесения поправок в характеристику
датчика по результатам метрологической поверки (32
точки).
● Цифровой аппаратный и программный фильтр аналоговых
входов от воздействия помех.
● Технология оптической изоляции обеспечивает
гальваническую развязку по выходу и питанию до 1500 В.
● Возможность задания алгоритма работы прибора с учетом
работы внешних устройств (программируемые - 2 дискретных
входа и 5 выходов).
● Свободно программируемая логика работы выходных
устройств.
● Изменение программы работы возможно без остановки
регулятора.
● Извещение оператора о изменении базы данных ячеек
памяти прибора.
● Мониторинг исправности датчиков (их линий связи или
измерительного канала).
● Управление скоростью изменения нагрева и охлаждения, а
также задания программы по времени или по скорости
нагрева или охлаждения.
● Программируемый таймер и задание программы в виде
многошаговой функции температура/время, мощность/время
(10 программ по 20 шагов).
● Регулирование аналоговыми устройствами и устройствами
преобразования в режиме фазоимпульсной модуляции и
работа с регистрирующим устройством (самописцем).
● Работа по программе без сигнала датчика по заранее
заданным параметрам мощности.
● Анализ последствий отключения электропитания и
принятие решения о продолжении программы обработки
изделия.
● Работа с ПВЭМ по гальванически развязанному RS485 в
том числе настройка и конфигурирование.
● Энергонезависимая память.
Пример записи обозначения прибора РТЭ – 4.1Р при
заказе.
РТЭ - 4.1Р - 10 - 220 - прибор с одним каналом
регулирования. Напряжение питания 220В.
|
