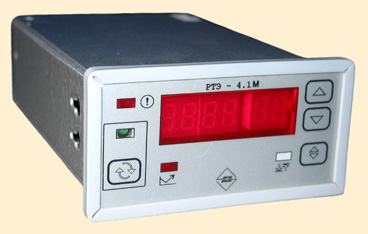

Одноканальный ПИД-регулятор
РТЭ-4.1М (Циркуль)
Высокоточный,
современный и многофункциональный прибор для нужд
высокотехнологичного производства и заводских
лабораторий. Имеет возможность работать по
продолжительной многоэтапной самостоятельной программе с
ограничением скорости нагрева и охлаждения во
взаимодействии с приборами других типов. Может управлять
внешними устройствами по нескольким независимым каналам,
а также в составе многоуровневых комплексов под
управлением ПЭВМ. Прибор внесен в Государственный реестр
измерительной техники.
Габариты: 48х48х73 мм
Класс точности: 0.25% (0.1%)
Диапазон измеряемых температур ºС: (-50…2500)
Типы подключаемых датчиков температуры: ТСМ; ТСП;
ТХК; ТХА; ТВР (по исполнению)
Выходы: 2- дискретные (2 А, 250В)
(управл.воздействие - 1, информационный - 1)
Программирование технологического процесса по параметрам
время/температура ( до 10 шагов программы по 9999 мин
каждый) (РТЭ-4.1М)
Функциональные особенности
● Универсальный термопарный вход.
● Выносной компенсатор холодного спая термопар (на схеме
– D1 КХС)
● Цифровая фильтрация и линеаризация входных сигналов.
● Имеет функцию внешней аналоговой коррекции управления
(по входу) в ручном и автоматическом режиме.
● Выбор и конфигурирование структуры регулятора:П, ПИ,
ПД, ПИД регулирование с импульсным и аналоговым выходом.
● Цифровая индикация значений параметров.
● Задание и технологическая сигнализация отклонения от
уставок минимум и максимум.
● Цифровой аппаратный и программный фильтр аналоговых
входов от воздействия помех.
● Технология оптической изоляции обеспечивает
гальваническую развязку по выходу и питанию до 1500 В.
● Возможность задания алгоритма работы прибора с учетом
работы внешних устройств (программируемые - 2 дискретных
входа и 4 выхода).
● Программируемая логика работы выходных устройств:
больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX
с гистерезисом.
● Изменение программы работы возможно без остановки
регулятора.
● Мониторинг исправности датчиков (их линий связи или
измерительного канала).
● Управление скоростью изменения нагрева и охлаждения, а
также задания программы по времени или по скорости
нагрева или охлаждения.
● Программируемый таймер и задание программы в виде
многошаговой функции температура/время, мощность/время
(99 шагов).
● Канал ШИМ реализован двумя параллельными выходами:
оптотранзистор до 30 В постоянного тока и оптосимистор
до 250 В переменного тока.
● Регулирование аналоговыми устройствами и устройствами
преобразования в режиме фазоимпульсной модуляции или
работа с регистрирующим устройством (самописцем).
● Работа по программе без сигнала датчика по заранее
заданным параметрам мощности.
● Анализ последствий отключения электропитания и
принятие решения о продолжении программы обработки
изделия.
● Работа с ПВЭМ по гальванически развязанному RS485 в
том числе настройка и конфигурирование.
● Энергонезависимая память.
Пример записи обозначения прибора РТЭ – 4.1М при
заказе.
РТЭ - 4.1М - 20 - 220 - прибор с одним каналом
регулирования, входным сигналом от термометров
сопротивления . Напряжение питания 220В.
РТЭ - 4.1М - 10 - 220 - прибор с одним каналом
регулирования, входным сигналом от термопреобразователей
электрических (термопар). Напряжение питания 220В.
|
