Приборы измерительные и регулирующие РТЭ

Приборы измерительные и регулирующие РТЭ, предназначены для измерения и регулирования температуры и других физических величин в различных технологических процессах. Приборы могут вырабатывать регулирующее воздействие, изменяющегося по пропорционально- интегрально-дифференциальному (ПИД) или позиционному закону регулирования, на исполнительные механизмы.

Приборы могут быть применены в автоматизированных системах управления технологическими процессами в пищевой, энергетической, металлургической, химической и других отраслях промышленности и предназначены для эксплуатации в помещениях с температурой воздуха от плюс 5 до плюс 50° С и относительной влажностью воздуха не более 80% при температуре 35 °С и более низких температурах без конденсации влаги (группа В4 по ГОСТ 12997). По эксплуатационной законченности приборы являются изделиями ГСП третьего порядка по ГОСТ 12997. По устойчивости к механическим воздействиям приборы имеют виброустойчивое исполнение, соответствующее группе L1 по ГОСТ 12997, а по защищенности от доступа к опасным частям и от попадания внешних твердых предметов и воды приборы имеют степень защиты IP 40 по ГОСТ 14254.

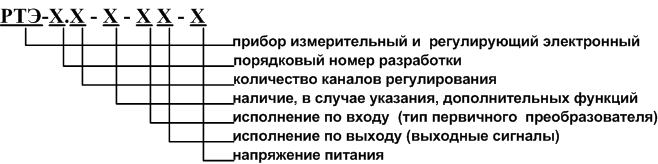

Структура условного обозначения приборов:

Исполнение по входу (тип первичного преобразователя) обозначается:

0 - унифицированный сигнал 0-20мА (4-20);

1 – преобразователи термоэлектрические (ТХА, ТХК), (далее по тексту ТП);

2 – термопреобразователи сопротивления (ТСМ, ТСП.), (далее по тексту ТС);

3 – преобразователи термоэлектрические ТПП;

4 – преобразователи термоэлектрические ТПР;

5 - преобразователи термоэлектрические ТВР.

Обозначение выходных сигналов:

0 - максимальный ток нагрузки 0.1 А с напряжением до 30 В постоянного тока;

1 - максимальный ток нагрузки 0.05 А с напряжением до 250 В переменного тока;

2 - максимальный ток нагрузки 2 А с напряжением до 250 В;

3 – унифицированный токовый 0-20 (4-20) мА;

4 – RS485.

Пример записи обозначения прибора РТЭ разработки 4, с одним каналом регулирования, входным сигналом от термоэлектрического преобразователя ТХА, выходным сигналом до 0.1 А и напряжением до 30 В постоянного тока и напряжением питания 220В при его заказе и в документации другой продукции, в которой оно может быть применено:

«Прибор измерительный и регулирующий РТЭ-4.1-10- 220 ТУ У 33.2-24671681-002-2003».

Основные параметры приборов

Диапазоны измерения и регулирования, а также основные параметры приборов приведены в таблицах 1 и 2. Значения основных параметров, обеспечивающих настройку характеристик законов регулирования, соответствуют следующим значениям:

- коэффициент пропорциональности Кпр 1…1600

- постоянная времени интегрирования τi, с 1…1600

- постоянная времени дифференцирования τд, с 1…1600

- постоянная времени фильтра Тa, с 0…20.

Приборы предназначены для работы в комплекте с термоэлектрическими преобразователями (ТП) типа ТХК (L), ТХА (К), ТПП (R), ТПР (В) и ТВР (А-1) или термопреобразователями сопротивления (ТС) типа ТСМ и ТСП. Диапазоны измерения приведены в таблице 1.

Таблица1.

Приборы обеспечивают цифровую индикацию физических величин, параметров настройки, светодиодную индикацию режима регулирования, выход на внешние устройства, а также, обеспечивают сигнализацию (свечение светодиода «АВАРИЯ») при обрыве цепей первичного преобразователя ТП или ТС.

Значения пределов основной допускаемой приведенной погрешности измерения температуры или изменения выходного сигнала нормализатора в процентах от диапазона приведены в таблице 2. Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от плюс 15 до плюс 25°C, до любой температуры в пределах от плюс 5 до плюс 50 °С при изменении температуры на каждые 10°С для приборов РТЭ-4.1Р не превышают предела допускаемой основной приведенной погрешности и 0.5 предела допускаемой основной приведенной погрешности для остальных приборов. Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением напряжения питания от 220В (24В) не превышают 0,5 предела допускаемой основной приведенной погрешности. Пределы допускаемой дополнительной приведенной погрешности приборов, вызванной воздействием внешнего магнитного поля напряженностью 400 А/м частотой 50 Гц, не превышают 0.1 предела допускаемой основной приведенной погрешности.

По стойкости к механическим воздействиям приборы соответствуют группе L1 по. ГОСТ 12997, а также сохраняют свои характеристики при воздействии постоянных магнитных полей и (или) переменных полей сетевой напряженностью до 400 А/м.

По защищенности от доступа к опасным частям и от попадания внешних твердых предметов и воды, приборы соответствуют степени защиты IP40 по ГОСТ 14254.

Приборы в транспортной таре выдерживают воздействие температуры от минус 25 до плюс 50°С и повышенной влажности окружающего воздуха до 100 % при температуре 35°С, а также, устойчивы к воздействию механико-динамических нагрузок, частотой от 5 до 35Гц с амплитудой смещения 0,35 мм.

Приборы относятся к ремонтируемым, восстанавливаемым изделиям. Средний срок службы не менее 10 лет.

Таблица2.
