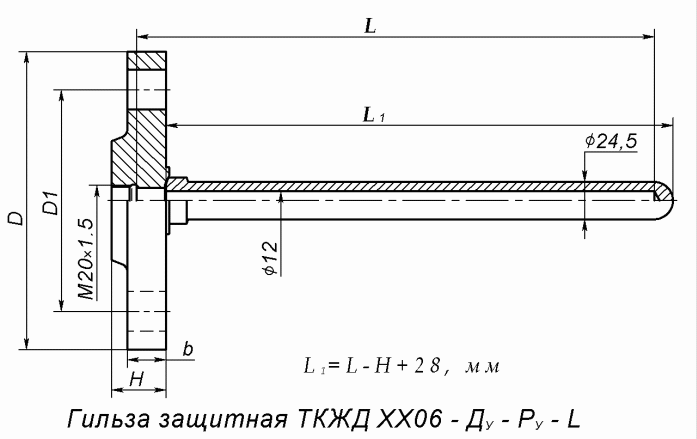

Гильза защитная ТКЖД ХХ06
Предназначены для установки термопреобразователей на месте
эксплуатации по ГОСТ 22811-83 и служат для дополнительной защиты
термопреобразователей от механических и химических воздействий
рабочей среды. Материал монтажного фланца - сталь 12Х18Н10Т;
материал защитного чехла - ХН45Ю (код материала - 12), 10Х23Н18
(код материала - 14) или 12Х18Н10Т (код материала - 15).
Защитный чехол цельноточеный.
Монтажные фланцы изготавливаются в соответствии с ГОСТ
12821-80 на условные давления Ру 2,5; 4,0; 6,3, 10 МПа и
условный проход Ду до 50 мм.
Возможно изготовление защитных гильз по рабочим чертежам
Заказчика, с уплотнительными поверхностями по ГОСТ 12815-80, а
также гильз фланцевых по стандарту DIN 43772-2000.
Перечень исполнений по монтажной длине ТП
|
Тип гильзы |
Монтажная длина
термопреобразователя, L, мм |
|
200 |
250 |
320 |
400 |
500 |
630 |
|

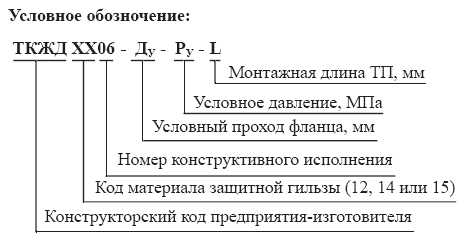

ТКЖД ХХ06 - ДУ - РУ
- L |
+ |
+ |
+ |
+ |
+ |
+ |
Габаритные размеры гильз для различных условных давлений
|
РУ , МПа |
ДУ , мм |
D, мм |
D1, мм |
H, мм |
b, мм |
|
2,5 |
25 |
115 |
85 |
24 |
14 |
|
32 |
135 |
100 |
26 |
16 |
|
40 |
145 |
110 |
26 |
16 |
|
50 |
160 |
125 |
27 |
17 |
|
4,0 |
25 |
115 |
85 |
24 |
14 |
|
32 |
135 |
100 |
26 |
16 |
|
40 |
145 |
110 |
26 |
16 |
|
50 |
160 |
125 |
27 |
17 |
|
6,3 |
25 |
135 |
100 |
30 |
20 |
|
32 |
150 |
110 |
31 |
21 |
|
40 |
165 |
125 |
31 |
21 |
|
50 |
175 |
135 |
33 |
23 |
|
10,0 |
25 |
135 |
100 |
32 |
22 |
|
32 |
150 |
110 |
32 |
22 |
|
40 |
165 |
125 |
33 |
23 |
|
50 |
195 |
145 |
35 |
25 |
Пример записи при заказе:
ТКЖД 1507-4,0-50-400 - гильза защитная, из стали
12Х18Н10Т (15), конструктивной модификации 07, на
условное давление 4,0 МПа (4,0) и условный проход 50 мм (50),
предназначенная для установки термопреобразователя монтажной
длины 400 мм (400).
|
