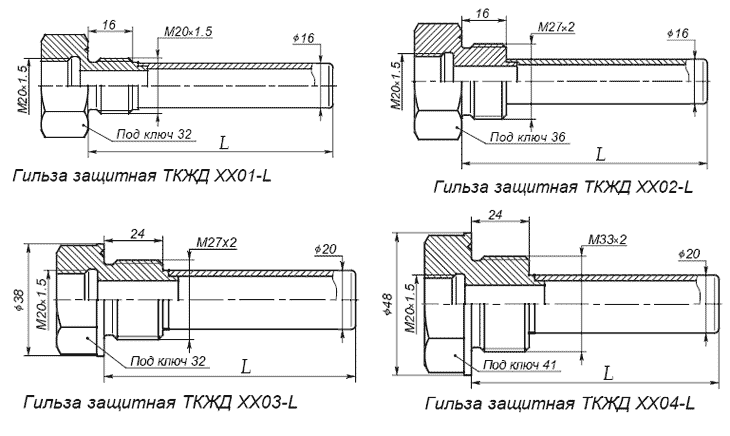

Гильзы защитные ТКЖД XX01, ТКЖД XX02, ТКЖД XX03,
ТКЖД XX04
Предназначены для установки термопреобразователей на месте
эксплуатации и служат для дополнительной защиты
термопреобразователей от механических и химических воздействий
рабочей среды. Материал: сталь 12Х18Н10Т (15) или 10Х17Н13М2Т
(16). Рассчитаны на условное давление 25 МПа.
Перечень исполнений
|
Тип гильзы |
Длина монтажной части,
L. мм |
|
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
|
ТКЖД ХХ01-L |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТКЖД ХХ02-L |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТКЖД ХХ03-L |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТКЖД ХХ04-L |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |

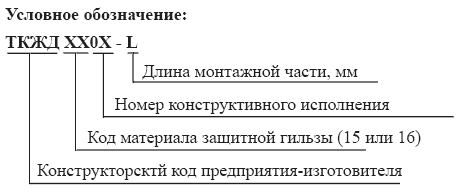

Пример записи при заказе:
ТКЖД 1501-250 - гильза защитная, из стали 12Х18Н10Т (15)
конструктивной модификации 01, с диаметром монтажной
резьбы М20х1,5, наружным диаметром рабочей части 16 мм, длиной
монтажной части 250мм (250).
ТКЖД 1602-400 - гильза защитная, из стали 10Х17Н13М2Т
(16), конструктивной модификации 02, с диаметром
монтажной резьбы М33х2, наружным диаметром рабочей части 20
мм, длиной монтажной части 400мм (400).
|
