Штуцер передвижной ТКЖД 05
Преназначен для установки на месте эксплуатации
термопреобразователей типа: ТП-A-1 конструктивных модификаций
121, 112 и 251; ТП-S(B) конструктивных модификаций 102, 105,
121, 112, 242 и 251; ТП-K(N,L) конструктивных модификаций 1Х05 и
1Х06. Материал штуцера - сталь 12Х18Н10Т.

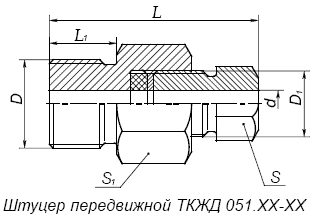

Перечень исполнений штуцера передвижного
|
Обозначение |
Общая длина термозонда L,
мм |
|
L |
L1 |
D |
D1 |
d |
S |
S1 |
|
ТКЖД 051.20-10 |
49 |
16 |
М20×1,5 |
М20×1,5 |
10,5 |
24 |
22 |
|
ТКЖД 051.27-10 |
50 |
20 |
М27×2 |
М20×1,5 |
10,5 |
32 |
22 |
|
ТКЖД 051.27-20 |
69 |
20 |
М27×2 |
М33×2 |
21,0 |
41 |
36 |
|
ТКЖД 051.33-20 |
73 |
24 |
М33×2 |
М33×2 |
21,0 |
41 |
36 |

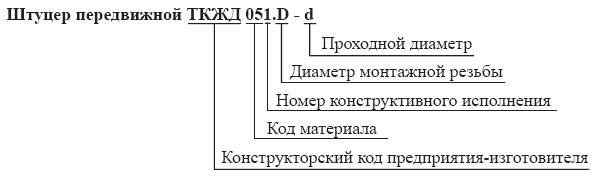

Условное обозначение:
Пример записи при заказе:
ТКЖД 051.20-10 - штуцер передвижной, из стали
12Х18Н10Т (5) конструктивной модификации 2, с
диаметром монтажной резьбы М20х1,5 (20), с проходным
диаметром 10 мм (10)
|
