Термозонд ТП-Х 212
Термозонд ТП-Х 212 предназначен для кратковременных
замеров температуры расплавов металлов и солей.

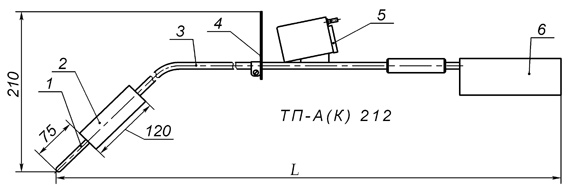

Термозонд представляет собой металлическую штангу, внутри
которой расположена термопара в керамической соломке. С рабочей
стороны зонд загнут под углом 45º и оканчивается цангой со
сменным чехлом из оксида кремния для защиты горячего спая
термопары. Термоэлектроды проходят внутри металлической штанги
от рабочего спая до катушки. На катушке намотана часть
термоэлектродов, служащая для замены участка термопары,
отработавшего рабочий ресурс.
На штанге расположен цифровой индикатор температуры. Питание
индикатора автономное, от трех элементов AA 1,5В.
Вес термозонда - 1,2 кг.
Чувствительный элемент термозонда:
-
термопара вольфрам-рений 5% - вольфрам-рений 20%,
(термоэлектроды (ø 0,5 мм) с длиной ℓ – 12000 мм)
-
термопара платина-родий 10% - платина,
(термоэлектроды (ø 0,5 мм) с длиной ℓ – 3000 мм)
-
термопара платина-родий 30% - платина-родий 6%,
(термоэлектроды (ø 0,5 мм) с длиной ℓ – 3000 мм)
-
термопара хромель-алюмель,
(термоэлектроды (ø 0,5 мм) с длиной ℓ – 12000 мм).
Сменный защитный чехол изготовлен из высокочистого
модифицированного оксида кремния с размерами: длина 115 мм,
наружный диаметр – 12 мм, внутренний - 7 мм.
В комплект поставки входят 10 сменных чехлов, выдерживающих
5-10 погружений в расплав чугуна при температуре ~ 1500°C.
Технические характеристики термозонда
|
Параметр |
Значение |
|
Диапазон рабочих температур, °С для
термопар типа: |
А-1 |
1000 ÷ 1800
600 ÷ 1700
100 ÷ 1300
100 ÷ 1200 |
|
В |
|
S |
|
К |
|
Класс допуска |
2 или 3 |
|
Материал защитной арматуры |
SiO2/12Х18Н10Т |
|
Рабочий спай, изолированный от защитной
арматуры |
1 |
|
Диаметр термоэлектродов, мм |
0,5 |
|
Среднее время выхода на режим измерения,
с |
не более 30 |
Перечень исполнений термозондов
конструктивных модификаций ТП-А-1 (S, В, К) 212
|
Модифи -кация |
Наружный диаметр защитного чехла, мм |
Общая длина термозонда L, мм |
Длина
термоэлектродов ℓ, мм |
|
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
|
ТП-А-1 212 |
12 |
+ |
+ |
+ |
+ |
+ |
+ |
12000 |
|
ТП-S 212 |
12 |
+ |
+ |
+ |
+ |
+ |
+ |
3000 |
|
ТП-B 212 |
12 |
+ |
+ |
+ |
+ |
+ |
+ |
3000 |
|
ТП-K 212 |
12 |
+ |
+ |
+ |
+ |
+ |
+ |
12000 |
Условное обозначение: ТП-А-1 (S, В, К) 212 – d – L - ℓ,
где d – диаметр защитного чехла, L - общая
длина термозонда, ℓ - длина термоэлектродов.
Пример записи при заказе:
ТП-А-1 212–12–1600–12000 – термозонд градуировки
А-1 в кварцевом чехле из оксида кремния (21),
конструктивной модификации 212, с диаметром защитного
чехла 12 мм, общей длиной термопреобразователя (L)
1600 мм, с длиной термоэлектродов (ℓ) 12000 мм.
Без дополнительного указания термозонды поставляются по 2(S,
K) или 3(A-1, B) классам точности, с термоэлектродами диаметром
0.5 мм.
|
