Термопарные сборки конструктивых модификаций ТП-К(N,
L) 1Х10 И ТП-К(N, L) 1Х11
Предназначены для измерения температуры агрессивных
высокотемпературных газообразных и
жидких сред.
Чувствительным элементом является кабельный ТП в жаростойкой
оболочке диаметром 3,0; 4,6 или 5,0 мм или проволочный
термопреобразователь градуировки К (хромель-алюмель), N (нихросилнисил),
L (хромель-копель). Фланец монтажный (сталь 12Х18Н10Т)
изготавливается по ГОСТ 12821-80 для условного прохода фланца ДУ=25
÷ 100 и условного давления до 10 МПа.

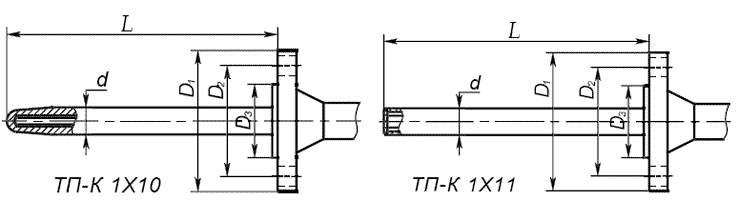

Термопреобразователи конструктивной модификации ТП-К 1Х10
изготавливаются с цельноточеным защитным чехлом из жаропрочной
или коррозионностойкой стали.
Термопреобразователи конструктивной модификации ТП-К 1Х11
изготавливаются с защитным чехлом из жаропрочной или
коррозионностойкой трубы.
Технические характеристики термопреобразователей ТП-К 1Х10
и ТП-К 1Х11
|
Параметр |
Модификации |
|
1210 |
1410 |
1510 |
1211 |
1411 |
1511 |
|
Материал чехла |
ХН45Ю |
10Х23Н18 |
12Х18Н10Т |
ХН45Ю |
10Х23Н18 |
12Х18Н10Т |
|
Диапазон рабочих
температур, °С |
0 ÷ 1000 |
0 ÷ 800 |
0 ÷ 600 |
0 ÷ 1000 |
0 ÷ 800 |
0 ÷ 600 |
|
Рабочее давление, МПа |
0 ÷ 10,0 |
0 ÷ 4,0 |
|
Класс допуска |
1 или 2 |
|
Количество изолированных
рабочих спаев |
1 или 2 |
|
Показатель тепловой инерции, с |
120 |
90 |
|
Наружный диаметр, мм |
20; 25; 30;40 |
16; 20 |
Значения показателя тепловой инерции соответствуют значениям,
приведенным для
ТП-K(N,L) 0X11 для тех же диаметров защитной оболочки.
Перечень исполнений термопреобразователей типа ТП-К 1Х10 и
ТП-К 1Х11
|
Модификация |
Наружный диаметр
чехла, мм |
Длина монтажной части, ℓ мм |
|
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
|
ТП-К 1210 |
20; 25; 30;40 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-К 1410 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-К 1510 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-К 1211 |
16; 20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-К 1411 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-К 1511 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Примечание:
-
Конструкция и размеры монтажного фланца оговариваются
особо при заказе.
-
Возможно изготовление защитных чехлов из других марок
сталей.
-
Наружная часть ТП изготавливается по чертежам
Заказчика.
Условное обозначение:
ТП-К 1Х10[х]-d- L или ТП-К 1Х11[х]-20-L
Пример записи при заказе:
ТП-К 1210-30-1000 – термопарная сборка конструктивной
модификации 1210 градуировки K(хромель-алюмель), с
защитным чехлом из жаропрочного сплава ХН45Ю (12),
наружным диаметром (d) 30 мм, монтажной длины (L) 1000
мм.
Без дополнительного указания термопреобразователи
поставляются по 2 классу точности.
|
