Многозонные термопреобразователи
конструктивых модификаций ТП-К(N,L) 0Х04 И ТП-К(N,L) 0Х05
Термопарные сборки на основе кабельных термопреобразователей
используются для многозонного измерения температуры
окислительных и нейтральных газовых сред, не содержащих
веществ, вступающих во взаимодействие с материалом оболочки
кабеля.

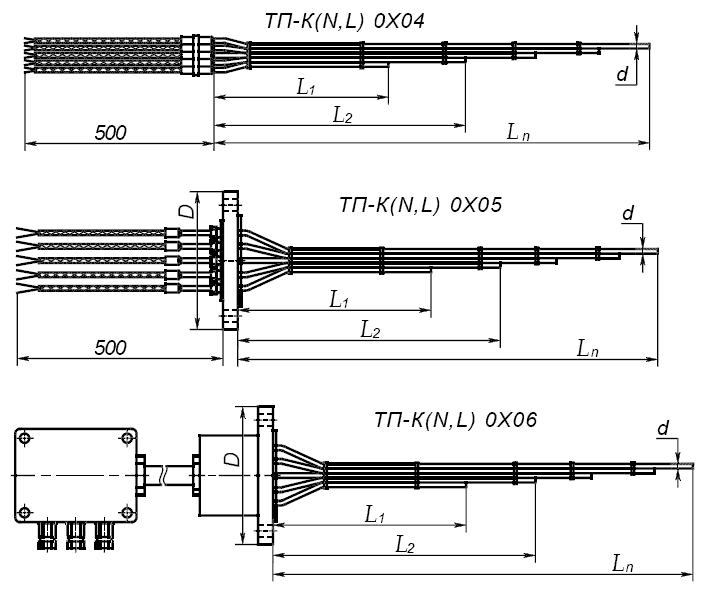

Термопреобразователь модификации ТП-К(N,L) 0Х04 для
многозонных измерений представляет собой сборку
термопреобразователей конструктивной модификации ТП-К(N,L) 0Х21.
Число зон измерения равно числу ТП в сборке. Длина
компенсационных проводов равна 500 мм (может быть увеличена по
заказу).
Термопреобразователь модификации ТП-К(N,L) 0Х05 для
многозонных измерений представляет собой сборку
термопреобразователей конструктивной модификации ТП-К(N,L) 0Х21
смонтированных на фланце. Фланец монтажный (сталь 12Х18Н10Т)
изготавливается по ГОСТ 12821-80 для условного прохода фланца
ДУ=25 ÷ 100 или по рабочим чертежам Заказчика.
Термопреобразователь модификации ТП-К(N,L) 0Х06 для
многозонных измерений представляет собой сборку
термопреобразователей конструктивной модификации ТП-К(N,L) 0Х21
смонтированных на фланце. Выводы термопреобразователей закрыты
защитным кожухом и соеденены гибким (бронированным) кабелем с
клеммной коробкой. Внутри коробки могут быть установленны
клеммные колодки для подключения компенсационных проводов или
преобразователи сигнала термопар в унифицированный выходной
сигнал 4-20 мА. По требованию Заказчика клеммная коробка может
быть выполнена во взрывобезопасном исполнении. Фланец монтажный
(сталь 12Х18Н10Т) изготавливается по ГОСТ 12821-80 для условного
прохода фланца ДУ=25 ÷ 100 или по рабочим чертежам Заказчика.
Технические характеристики многозонных термопарных сборок
|
Параметры |
ТП-К |
ТП-N |
ТП-L |
|
Рабочее давление, МПа |
0Х04 |
0,1 |
0,1 |
0,1 |
|
0Х05 |
1,0 |
1,0 |
1,0 |
|
0Х06 |
1,0 |
1,0 |
1,0 |
|
Класс допуска |
1 или 2 |
1 или 2 |
1 или 2 |
|
Диапазон
рабочих
температур,°С |
ХН78Т (инконель 600) |
- 40 ÷ 1100 |
- 40 ÷ 1100 |
- |
|
20Х20Н14С2 |
- 40 ÷ 1000 |
- 40 ÷ 1000 |
- |
|
10Х23Н18 (310SS) |
- 40 ÷ 1000 |
- 40 ÷ 1000 |
|
|
12Х18Н10Т (321SS) |
- 40 ÷ 800 |
- 40 ÷ 800 |
- 40 ÷ 600 |
|
Рабочий спай ТП каждой зоны измерения |
Один,
(изолированный или неизолированный от оболочки кабеля) |
|
Диаметр оболочки кабеля, мм |
3,0; 4,0; 5,0 |
3,0; 4,0; 5,0 |
3,0; 4,0; 5,0 |
Значения показателя тепловой инерции соответствуют значениям,
приведенным для
ТП-K(N,L) 0X11 для тех же диаметров защитной оболочки.
Перечень исполнений многозонных термопарных сборок
|
Модификация |
Наружный
диаметр, мм |
Длина монтажной части, ℓ мм |
|
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
. . . |
100000 |
|
0X04 |
3; 4; 5 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0X05 |
3; 4; 5 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0X06 |
3; 4; 5 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Условное обозначение:
ТП-Х 0Х04[n]-И(Н)-d- L )-n или ТП-Х 0Х05[n]-И(Н)-d- L n
Зоны измерений: L1; L2; L3 … Ln
Пример записи при заказе:
ТП-К 0504[5]-И-3-10000 – многозонная термопарная
сборка градуировки К (хромель-алюмель), конструктивной
модификации 0504, число зон измерений [5],чувствительные
элементы из термопарного кабеля с оболочкой из стали
12Х18Н10Т (05), с изолированным (И) рабочим спаем,
наружным диаметром (d) 3 мм, максимальной длиной (L5)
10000 мм, длины зон измерений L1; L2;
L3; L4; L5 (указываются в
явном виде при заказе).
Без дополнительного указания термопреобразователи
поставляются по 2 классу точности.
|
