Термоэлектрические преобразователи для особо
агрессивных кислых и щелочных сред ТП-К(L) 0502П(Ф),
0503П(Ф), 0521П(Ф), 1505П(Ф), 1507П(Ф)
Для особо агрессивных кислых и щелочных сред
термопреобразователи общепромышленного
исполнения изготавливаются с дополнительным полимерным покрытием
оболочки кабеля или
металлического защитного чехла.
Тип покрытия может быть на основе полиэтилена (рабочая
температура до 100°C) или фторопласта (рабочая температура до
250°C).
Технические характеристики ТП модификации ХХ01У
|
Параметр |
ТП-К(L) 0502П
ТП-К(L) 0503П
ТП-К(L) 0521П |
ТП-K(L) 1505П
ТП-K(L) 1507П |
ТП-К(L) 0502Ф
ТП-К(L) 0503Ф
ТП-К(L) 0521Ф |
ТП-K(L) 1505Ф
ТП-K(L) 1507Ф |
|
Рабочее давление, МПа |
0,1 |
0,1 |
0,1 |
0,1 (6,3*) |
|
Класс допуска |
1 или 2 |
1 или 2 |
1 или 2 |
1 или 2 |
|
Материал защитного чехла (оболочки кабеля) |
12Х18Н10Т |
12Х18Н10Т |
12Х18Н10Т |
12Х18Н10Т |
|
Материал защитного покрытия |
Полиэтилен |
Полиэтилен |
Фторопласт |
Фторопласт |
|
Диапазон рабочих температур, °С |
0 ÷ 100 |
0 ÷ 100 |
0 ÷ 250 |
0 ÷ 250 |
|
Количество рабочих спаев |
1 или 2 (для d=4,6мм) |
1 или 2 |
1 или 2 (для d=4,6мм) |
1 или 2 |
|
Наружный диаметр, d, мм (без покрытия) |
1,5; 3,0; 4,0; 4,6; 5,0 |
10 |
1,5; 3,0; 4,0; 4,6; 5,0 |
10 |
|
Толщина покрытия, мм |
0,3 ÷ 0,6 |
* - для исполнения 1507П(Ф).
Перечень исполнений термопреобразователей типа ТП-К, ТП-L
|
Моди- фикация |
Наружный
диаметр, мм |
Кол-во
рабочих
спаев |
Длина монтажной части, ℓ мм |
|
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
|

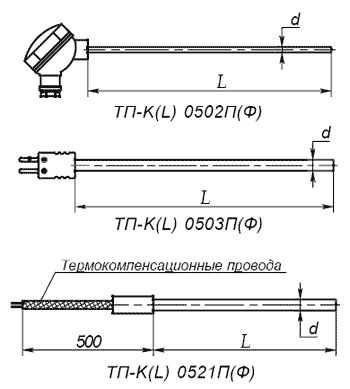

0502П(Ф) |
3; 4; 5 |
1 |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0503П(Ф) |
3; 4; 5 |
1 |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0521П(Ф) |
1,5; 3; 4; 5 |
1 |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0502П(Ф)[2] |
4,6 (4,5) |
2 |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0503П(Ф)[2] |
4,6 (4,5) |
2 |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0521П(Ф)[2] |
4,6 (4,5) |
2 |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|

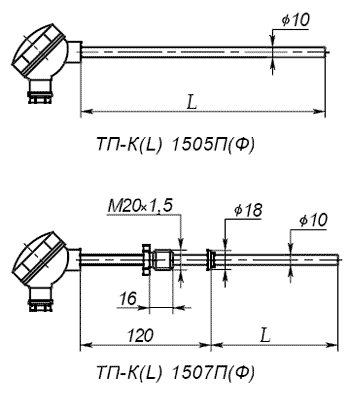

1505П(Ф) |
10 |
1 |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
1507П(Ф) |
10 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
1505П(Ф)[2] |
10 |
2 |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
1507П(Ф)[2] |
10 |
2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
Условное обозначение:
ТП-Х 05ХХП(Ф)[х]-И(Н)-d- L или ТП-Х 15ОХП(Ф)[х]-И(Н)-10-L
Пример записи при заказе:
ТП-К 0502П-И-3-800 - термопреобразователь градуировки
K (хромель-алюмель), бескорпусной, кабельный, с оболочкой
из стали 12Х18Н10Т (05), модификации 02, с
полимерным покрытием на основе полиэтилена (П), с
изолированным (И) рабочим спаем, наружным диаметром
(d) 3 мм, монтажной длины ( L ) 800 мм.
ТП-L 1505Ф[2]-И-10-400 - термопреобразователь
градуировки L (хромель-копель), в металлическом чехле из
стали 12Х18Н10Т (15), конструктивной модификации 05,
с полимерным покрытием на основе фторопласта (Ф), с двумя
[2] изолированными (И) рабочими спаями, диаметром (d)
10 мм, монтажной длины (L) 400 мм.
Без дополнительного указания термопреобразователи
поставляются по 2 классу точности.
По требованию Заказчика возможно изготовление ТП с полимерным
покрытием других конструктивных модификащий или по рабочим
чертежам Заказчика.
|
