ТП-K(N,L) 1Х06У... Термоэлектрические преобразователи в угловых защитных чехлах / Приборы для измерения температуры / Каталог продукции

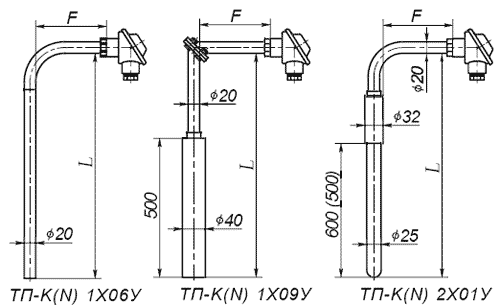

Термоэлектрические преобразователи в угловых защитных чехлах модификаций ТП-K(N,L) 1Х06У, ТП-K(N,L) 1Х09У И ТП-К(N) 2Х01У

ТП предназначены для измерения температуры высокотемпературных жидких сред, расплавов металлов и солей. ТП выпускаются в металлических (модификации 1Х06У и 1Х09У) или керамических чехлах из кварцевой керамики (модификация 2101У), карбида кремния (модификация 2201У) и нитрида кремния (модификация 2301У).

Технические характеристики ТП модификаций 1Х06У и 1Х09У

Параметр

Модификации

1206У

1406У

1506У

1209У

1409У

1509У

Материал чехла

ХН45Ю

10Х23Н18

12Х18Н10Т

ХН45Ю

10Х23Н18

12Х18Н10Т

Диапазон рабочих
температур, °С

ТП-К

0 ÷ 1100

0 ÷ 1100

0 ÷ 800

0 ÷ 1100

0 ÷ 1100

0 ÷ 1100

ТП-N

0 ÷ 1200

0 ÷ 1100

0 ÷ 800

0 ÷ 1200

0 ÷ 1200

0 ÷ 1200

Рабочее давление, МПа

0,1

Класс допуска

1 или 2

Рабочий спай

1 или 2

Показатель тепловой инерции, с

60

120

Наружный диаметр, мм

20

40

Технические характеристики ТП модификаций 2Х01У

Параметр

Модификации

2101У

2201У

2301У

Материал чехла

SiO2

SiC

Si3N4

Диапазон рабочих
температур, °С

ТП-К (хромель-алюмель)

0 ÷ 1100

ТП-N (нихросил-нисил)

0 ÷ 1200

Рабочее давление, МПа

0,1

Класс допуска

1 или 2

Рабочий спай

1 или 2

Показатель тепловой инерции, с

120

Наружный диаметр, мм

25

Длина керамической части чехла, мм

600 (500*)

Допустимая глубина погружения в рабочую среду, мм

500 (400*)

* Для модификации 2301У.

Перечень исполнений термопреобразователей конструктивных модификаций ТП-К(N,L) 1Х06У и ТП-K(N,L) 1Х09У.

L мм

F, мм

Модификация

ТК-K(N)
1206У

ТК-K(N)
1406У

ТК-K(N,L)
1506У

ТК-K(N)
1209У

ТК-K(N)
1409У

ТК-K(N,L)
1509У

400

400

+

+

+

-

-

-

500

400

+

+

+

-

-

-

500

+

+

+

-

-

-

630

400

+

+

+

+

+

+

630

+

+

+

+

+

+

800

400

+

+

+

+

+

+

630

+

+

+

+

+

+

800

+

+

+

+

+

+

1000

400

+

+

+

+

+

+

630

+

+

+

+

+

+

800

+

+

+

+

+

+

1250

630

+

+

+

+

+

+

800

+

+

+

+

+

+

1600

630

+

+

+

+

+

+

800

+

+

+

+

+

+

2000

800

+

+

+

+

+

+

1000

+

+

+

+

+

+

Перечень исполнений термопреобразователей конструктивных
модификаций ТП-К(N) 2Х01У.

L мм

800

1250

1000

1600

2000

F, мм

400

630

800

400

630

800

630

800

630

800

630

800

ТП-К(N) 2101У

+

+

+

+

+

+

+

+

+

+

+

+

ТП-К(N) 2201У

+

+

+

+

+

+

+

+

+

+

+

+

ТП-К(N) 2301У

+

+

+

+

+

+

+

+

+

+

+

+

Для термопреобразователей в чехлах из кварцевой керамики (SiO2) допускается любая скорость погружения в рабочую среду, для ТП в защитных чехлах из карбида кремния (SiC) или нитрида кремния (Si3N4) скорость разогрева не более 100°С/мин.

Условное обозначение термопреобразователя:

ТП-К(N) 2Х01У[х]-d- L /F или ТП-К(N) 1Х0ХУ[х]-d- L /F

Пример записи при заказе:

ТП-К 2101У И-25-800/400 - термопреобразователь градуировки K (хромель-алюмель), в керамическом чехле из кварцевой керамики (21), конструктивной модификации 01, угловой (У), с одним рабочим спаем, диаметром (d) 25 мм длиной вертикальной рабочей части (L) 800 мм, длиной горизонтальной опорной части (F) 400мм.

ТП-N 1509У И-40-800/800 - термопреобразователь градуировки N (нихросил-нисил), в металлическом чехле из стали 12Х18Н10Т (15), конструктивной модификации 09, угловой (У), с одним рабочим спаем, диаметром (d) 25 мм длиной вертикальной рабочей части (L) 800 мм, длиной горизонтальной опорной части (F) 400мм;

Без дополнительного указания термопреобразователи поставляются по 2 классу точности.
