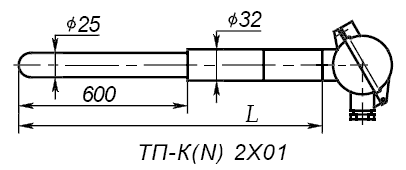

Термоэлектрические преобразователи в
керамических защитных чехлах модификации ТП-К(N) 2Х01
Термопреобразователи хромель-алюмель и нихросил-нисил,
изготовленные с применением керамических защитных чехлов
различных типов, предназначены для измерения температуры
высокотемпературных газовых сред, расплавов металлов и солей.
Технические характеристики ТП модификации 2Х01
|
Параметр |
Значение |
|
Диапазон рабочих температур, °С ТП-К
(хромель-алюмель)
ТП-N (нихросил-нисил) |
0÷1100
0÷1200
|
|
Рабочее давление, МПа |
0.1 |
|
Класс допуска |
1 или 2 |
|
Рабочий спай |
1 или 2 |
|
Показатель тепловой инерции, с |
до 120 |
|
Наружный диаметр керамической части чехла, мм |
25 |
|
Длина керамической части чехла, мм |
600 |
|
Допустимая глубина погружения в рабочую среду, мм |
500 |
Термопреобразователи имеют одинарный защитный керамический
чехол, частично армированный снаружи жаростойкой трубой.
Защитные чехлы изготовлены из керамики следующих типов: SiO2
- кварцевая керамика; SiC - карбид кремния (карборунд); Si3N4-
нитрид кремния; А12О3-корунд.
Термопреобразователи в защитных чехлах из карборунда,
обладающих повышенной износостойкостью, могут применяться для
измерения температуры в средах, содержащих абразивные частицы.
Для термопреобразователей в чехлах из кварцевой керамики (SiO2)
допускается любая скорость
нагрева в рабочей среде; для ТП в защитных чехлах из карбида
кремния (SiC) и нитрида кремния (Si3N4) -
100°С/мин; для корунда (А12О3) - 60°C/мин.
Перечень исполнений термопреобразователей конструктивных
модификаций 2Х01:
|
Модификация |
Материал чехла |
Количество рабочих спаев |
Диаметр D, мм |
Длина монтажной части, ℓ мм |
|
800 |
1000 |
1250 |
1600 |
2000 |
|
ТП-К(N) 2101 |
SiO2 |
1 или 2 |
25 |
+ |
+ |
+ |
+ |
+ |
|
ТП-К(N) 2201 |
SiC |
1 или 2 |
25 |
+ |
+ |
+ |
+ |
+ |
|
ТП-К(N) 2301 |
Si3N4 |
1 или 2 |
25 |
+ |
+ |
+ |
+ |
+ |
|
ТП-К(N) 2401 |
Al2O3 |
1 или 2 |
25 |
+ |
+ |
+ |
+ |
+ |
|
ТП-К(N) 2601 |
КТВП |
1 или 2 |
25 |
+ |
+ |
+ |
+ |
+ |
|
ТП-К(N) 2701 |
МКР |
1 или 2 |
25 |
+ |
+ |
+ |
+ |
+ |
Условное обозначение термопреобразователя:
ТП-К(N) 2Х01[х]-И-25- L
Пример записи при заказе:
ТП-К 2101-И-25-800 - термопреобразователь градуировки
K (хромель-алюмель), в керамическом чехле из кварцевой
керамики (21), конструктивной модификации 01, с
изолированным (И) рабочим спаем, диаметром (d) 25 мм,
монтажной длины (L) 800 мм.
Без дополнительного указания термопреобразователи
поставляются по 2 классу точности.
|
