Термоэлектрические преобразователи в
металлических защитных чехлах модификаций ТП-К(N;L) 1Х08
ТП предназначены для измерения температуры жидких и
газообразных (в том числе движущихся) неагрессивных сред, а
также агрессивных, не разрушающих материал защитного чехла.

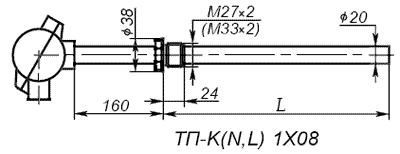

ТП модификации ХХ08 имеет конструкцию, состоящую из защитного
чехла с приваренным резьбовым штуцером М27х2. Резьба штуцера
может иметь размер М33х2.
Технические характеристики ТП типа 1Х08
|
Параметр |
Значение |
|
Диапазон условных давлений, Мпа |
0.1 ÷ 4.0 |
|
Класс допуска |
1 или 2 |
|
Рабочий спай |
1 или 2 |
|
Показатель тепловой инерции, с: |
60 |
|
Наружный диаметр, мм |
20 |
Рабочий диапазон температур ТП в зависимости от материала
чехла
|
Материал наружного чехла |
Условное цифровое обозначение
чехла |
ТП K |
ТП N |
ТП L |
|
ХН45Ю |
12 |
-40 ÷ 1100 |
-40 ÷ 1100 |
- |
|
ХН78Т |
13 |
-40 ÷ 1000 |
-40 ÷ 1000 |
- |
|
10Х23Н18 |
14 |
-40 ÷ 900 |
-40 ÷ 900 |
- |
|
12Х18Н10Т |
15 |
-40 ÷ 600 |
-40 ÷ 600 |
-40 ÷ 600 |
|
10Х17Н13М2Т |
16 |
-40 ÷ 800 |
-40 ÷ 800 |
-40 ÷ 600 |
|
20Х20Н14С2 |
17 |
-40 ÷ 900 |
-40 ÷ 900 |
- |
|
15Х25Т |
18 |
-40 ÷ 900 |
-40 ÷ 900 |
|
Перечень исполнений термопреобразователей конструктивных
модификаций ТП-K (N; L) 1Х08
|
Моди- фикация |
Материал чехла |
Диаметр D, мм |
Длина монтажной части, ℓ
мм |
|
200 |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
|
ТП-К 1208
1308
1408
1508
1608
1708
1808 |
ХН45Ю
ХН78Т
10Х23Н18
12Х18Н10Т
10Х17Н13М2Т
20Х20Н14С2
15Х25Т |
20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-N 1208
1308
1408
1708
1808 |
ХН45Ю
ХН78Т
10Х23Н18
20Х20Н14С2
15Х25Т |
20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-L 1508
1608 |
Х18Н10Т 10Х17Н13М2Т |
20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Условное обозначение термопреобразователя:
ТП-К(N;L) 1Х08[х]-И(Н)-20-L Х08
Пример записи при заказе:
ТП-L 1608[2]-И-20-630 - термопреобразователь
градуировки L (хромель-копель), в металлическом чехле из
стали 10Х17Н13М2Т (16), конструктивной модификации 08,
с двумя [2] изолированными (И) рабочими спаями, диаметром
(d) 20 мм, монтажной длины ( L ) 630 мм.
Без дополнительного указания термопреобразователи
поставляются по 2 классу точности со штуцером имеющим
резьбу М27х2. Штуцер может быть изготовлен по рабочим
чертежам заказчика.
|
