Термоэлектрические преобразователи в металлических
защитных чехлах модификаций ТП-К(N;L) 1Х05; 1Х06
Термопреобразователи предназначены для измерения температуры
жидких и газообразных неагрессивных сред, а также агрессивных,
не разрушающих материал защитного чехла.
Технические характеристики ТП модификаций 1Х05; 1Х06
|
Параметр |
1Х05 |
1Х06 |
|
Диапазон рабочих давлений, МПа |
0.1 – 0.4* |
0.1 – 0.4* |
|
Класс допуска |
1 или 2 |
1 или 2 |
|
Рабочий спай |
1 или 2 |
1 или 2 |
|
Показатель тепловой инерции, с: |
40 |
60 |
|
Наружный диаметр, мм |
10 |
20 |
* Применяются при условном давлении 0.4 МПа при
комплектации
их передвижным штуцером.
Рабочий диапазон температур (°С), в зависимости от
материала чехла ТП.
|
Материал наружного чехла |
Условное цифровое обозначение
чехла |
ТП-К
(хромель-алюмель) |
ТП-К
(хромель-алюмель) |
ТП-К
(хромель-алюмель) |
|
ХН45Ю |
12 |
-40÷1100 |
-40÷1200 |
- |
|
ХН78Т |
13 |
-40÷1100 |
-40÷1100 |
- |
|
10Х23Н18 |
14 |
-40÷1000 |
-40÷1000 |
- |
|
Х18Н10Т |
15 |
-40÷800 |
-40÷800 |
-40÷600 |
|
10Х17Н13М2Т |
16 |
-40 ÷ 800 |
-40 ÷ 800 |
-40÷600 |
|
20Х20Н14С2 |
17 |
-40÷1000 |
-40÷1000 |
- |
|
15Х25Т |
18 |
-40÷1000 |
-40÷1000 |
- |

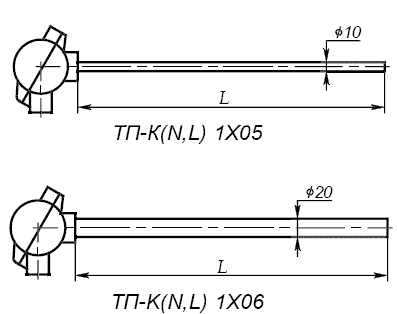

Перечень исполнений термопреобразователей конструктивных
модификаций ТП-К(N;L) 1Х05;1Х06
|
Модифи -кация ТП |
Материал чехла |
Диаметр D, мм |
Длина монтажной части, ℓ мм |
|
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
ТП-К 1405
1505
1605
1705
1805 |
10Х23Н18
Х18Н10Т
10Х17Н13М2Т
20Х20Н14С2
15Х25Т |
10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-N 1305
1405
1705
1805 |
ХН78Т
10Х23Н18
20Х20Н14С2
15Х25Т |
10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-L 1505
1605 |
Х18Н10Т
10Х17Н13М2Т |
10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-К 1206
1306
1406
1506
1606
1706
1806 |
ХН45Ю
ХН78Т
10Х23Н18
Х18Н10Т
10Х17Н13М2Т
20Х20Н14С2
15Х25Т |
20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-N 1206
1306
1406
1706
1806 |
ХН45Ю
ХН78Т
10Х23Н18
20Х20Н14С2
15Х25Т |
20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-L 1506
1606 |
Х18Н10Т
10Х17Н13М2Т |
20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Условное обозначение термопреобразователя:
ТП-К(N;L) 1ХОХ[х]-И(Н)-Х-L
Пример записи при заказе:
ТП-N 1405-И-10-400 - термопреобразователь градуировки
N (нихросил-нисил) в металлическом чехле из стали
10Х23Н18 (14), конструктивной модификации 05 с одним
изолированным (И) рабочим спаем, диаметром (d) 10 мм,
монтажной длины (L) 400 мм.
ТП-L 1606[2]-И-20-630 - термопреобразователь
градуировки L (хромель-копель), в металлическом чехле из
стали 10Х17Н13М2Т (16), конструктивной модификации 06,
с двумя [2] изолированными (И) рабочими спаями, диаметром
(d)20 мм, монтажной длины (L) 630 мм.
Без дополнительного указания термопреобразователи
поставляются по 2 классу точности.
|
