Термоэлектрические преобразователи в металлических защитных
чехлах модификаций ТП-К(N,L) 1504, 1524
Термопреобразователи модификаций ТП-К(N;L) 1504, 1524
предназначены для измерения температуры поверхности твердых тел.
Термопреобразователи имеют монтажное кольцо, пружину и подвижный
резьбовой штуцер. Термопреобразователи модификаций ТП-К(N;L)
1514 вместо клеммной головки имеют термокомпенсационные провода
длиной L1 (по умолчанию L1=500 мм).
Технические характеристики ТП.
|
Параметр |
Значение |
|
Диапазон рабочих температур, ºС
для ТП-К,N
для ТП-L |
-40 ÷ 800
-40 ÷ 600 |
|
Рабочее давление, МПа |
0.1 |
|
Класс допуска |
1 или 2 |
|
Рабочий спай |
1 |
|
Показатель тепловой инерции, с:
изолированный
неизолированный |
12
6 |
|
Наружный диаметр, мм |
8 |
|
Материал чехла
(условное обозначение-15) |
Х18Н10Т |
Перечень исполнений ТП.
|
Модифи -кация ТП |
Диаметр
D, мм |
Длина монтажной части, ℓмм |
|
32 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
|
ТП-К 1504, 1524 |
10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-К 1504, 1524 |
10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-К 1504, 1524 |
10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Условное обозначение термопреобразователя:

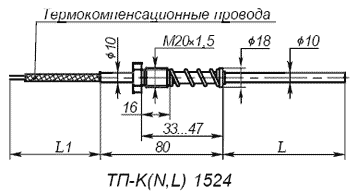

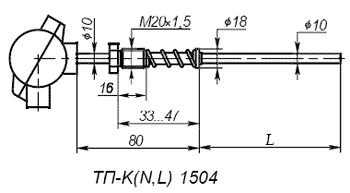

ТП-К(N;L) 1504 - И(Н) – 10 - L или ТП-К(N;L) 1514 - И(Н) –
10 - L/L1
Пример записи при заказе:
ТП-К 1504 – И – 10 - 100 - термопреобразователь
градуировки K (хромель-алюмель), в металлическом чехле из
стали 12Х18Н10Т (15), конструктивной модификации 04,
с одним изолированным (И) рабочим спаем, диаметром (d)
10 мм, монтажной длины (L) 100 мм.
ТП-К 1524 – И – 10 – 160/2000 - термопреобразователь
градуировки K (хромель-алюмель), в металлическом чехле из
стали 12Х18Н10Т (15), конструктивной модификации 24,
с одним изолированным (И) рабочим спаем, диаметром (d)
10 мм, монтажной длины (L) 160 мм, с компенсационными
проводами длины ( L1) 2000 мм.
Без дополнительного указания термопреобразователи
поставляются по 2 классу точности.
|
