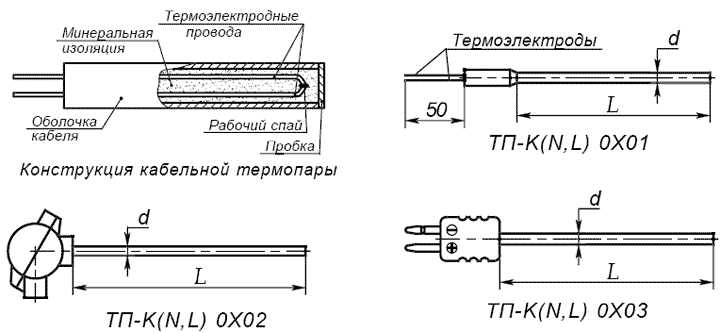

Термоэлектрические преобразователи бескорпусные кабельные модификаций ТП-К(N; L) 0Х01, 0Х02, 0Х03
Бескорпусные кабельные термопреобразователи используются для
измерения температуры поверхностей в окислительных и нейтральных
газовых средах, не содержащих веществ, вступающих во
взаимодействие с материалом оболочки кабеля, а также в качестве
чувствительных элементов для термопреобразователей других
конструктивных модификаций.
Материалом оболочки кабеля могут служить:
- сплав инконель 600, сталь 310 SS, сталь 321 SS - для
кабелей зарубежного производства;
- сплав ХН78Т, сталь 10Х23Н18, сталь Х18Н10Т - для кабелей
российского производства.
|
Вид рабочего спая |
Показатель тепловой инерции, сек
(для диаметра оболочки кабеля d, мм) |
|
3.0 |
4.0 |
4.6 |
5.0 |
|
Изолированный от оболочки |
2.0 |
3.0 |
3.0 |
4.0 |
|
Неизолированный от оболочки |
1.5 |
2.0 |
2.0 |
3.0 |
Преимущества и недостатки кабельных термопреобразователей
|
Преимущества: |
Недостатки: |
|
- минимальная тепловая инерционность;
- гибкость, возможность размещения рабочего
спая в нужной точке при измерении температуры
объектов сложной геометрии;
- возможность локального измерения температуры
в объёме или на поверхности твёрдых тел при
определении полей температуры. |
- невысокий рабочий ресурс
термопреобразователей при высоких
(≥1000°С) температурах из-за малого
диаметра термоэлектродов. |
Технические характеристики термопреобразователей
|
Параметр |
ТП-К
(хромель-алюмель) |
ТП-N
(нихросил-нисил) |
ТП-L
(хромель-копель) |
|
Рабочее давление, МПа |
0.1 |
0.1 |
0,1 |
|
Класс допуска |
1 или 2 |
1 или 2 |
2 или 3 |
|
Материал защитного чехла |
нет |
нет |
нет |
|
Диапазон рабочих температур |
ХН78Т (инконель 600) |
- 40 ÷ 1100 |
- 40 ÷ 1100 |
- |
|
Х20Н14С2 |
- 40 ÷ 1000 |
- 40 ÷ 1000 |
|
|
10Х23Н18 (310 SS) |
- 40 ÷ 1000 |
- 40 ÷ 1000 |
- |
|
12Х18Н10Т (321 SS) |
- 40 ÷ 800 |
- 40 ÷ 800 |
- 40 ÷ 600 |
|
Количество рабочих спаев |
1 или 2 (для d=4,6*) |
|
Диаметр оболочки кабеля, мм |
1,0; 1,5; 3,0; 4,0; 4,6; 5,0 |
Примечание: * - кабель для термопреобразователей
российского производства с двумя рабочими спаями имеет наружный
диаметр 4.6 мм.
Перечень исполнений термопреобразователей модификаций
0Х01; 0Х02 и 0Х03
|
Mодифи -кация |
Наружный диаметр, мм |
Кол-во рабочих спаев |
Длина монтажной части, ℓ, мм |
|
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
... |
1000000 |
|
0X01 |
1,5; 3; 4; 5 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
0X02 |
3; 4; 5 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0X03 |
3; 4; 5 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|

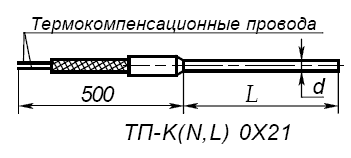

0X21 |
1,0; 1,5; 3; 4; 5 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0X01[2] |
4,5 (4,6) |
2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
0X02[2] |
4,5 (4,6) |
2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0X032] |
4,5 (4,6) |
2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
0X21[2] |
4,5 (4,6) |
2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
Условное обозначение: ТП-X 0ХXX[х]-И(Н)-d-ℓ
Пример заказа:
ТП-К 0301-И-3-800 - термопреобразователь
хромель-алюмель (К) бескорпусной кабельный с оболочкой из
сплава Инконель 600 (03) модификации 01, с
изолированным (И) рабочим спаем наружным диаметром (d)
3 мм монтажной длиной (ℓ) 800 мм.
Без дополнительного указания термопреобразователи
поставляются по 2 классу точности.
|
