Термоэлектрические преобразователи в керамических
чехлах
модификаций ТП-S(В) 211, 221, 231, 241, 251, 261, 252, ТП-S 242
Термопреобразователи предназначены для измерения температуры
высокотемпературных газообразных химически неагрессивных сред, а
также агрессивных, не разрушающих материал защитного чехла.
Модификации ТП-S(В) 211, 221, 231 могут также применяться для
измерения температуры расплавов металлов, солей (см. таблицу
физико-механических свойств керамических чехлов).

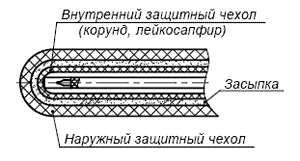

 Термопреобразователи
модификаций 211, 221, 231, 241, 261 имеют двойной керамический
чехол: внутренний из газоплотного высокочистого корунда (А12О3)
или лейкосапфира, наружный - из кварцевой керамики (SiO2)
для модификации 211, из карбида кремния (SiC) для модификации
221, из нитрида кремния (Si3N4) для
модификации 231, из корунда (А12О3) для
модификаций 241 и 261.
Термопреобразователи модификаций ТП-S 242 ТП-S(В) 251,
ТП-S(В) 252 имеют одинарный защитный чехол из газоплотного
высокочистого корунда (А12О3) (ТП-S 242)
или монокристалла оксида алюминия – лейкосапфира (ТП-S(В) 251,
ТП-S(В) 252), который обеспечивает максимальную защиту
термоэлектродов от воздействия рабочей среды.
Наружный чехол частично армирован снаружи стальной трубой.
Металлическая арматура чехла выполнена из стали 10Х23Н18 и
рассчитана на температуру до 1000°С. Высокотемпературная часть
металлической арматуры чехла для модификаций ТП-В 231, 241, 251,
261, 242 выполнена из сплава ХН45Ю и рассчитана на температуру
до 1200 °С.

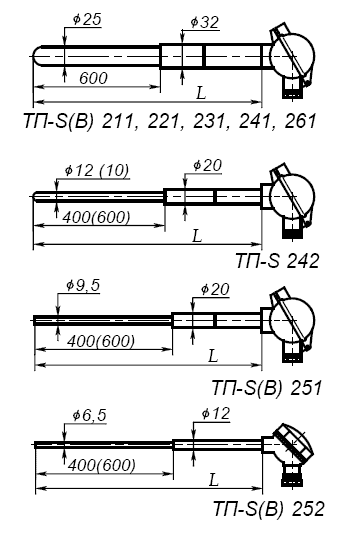

Длина керамической части чехлов для термопреобразователей
модификаций 211, 221, 231, 241,
261 равна 600 мм для всех монтажных длин термопреобразователя.
Длина керамической части чехлов для термопреобразователей
модификаций 251, 242, 252 равна: 400 мм для монтажных длин 500 и
630 мм; и 600 мм для остальных монтажных длин
термопреобразователей.
Термоэлектроды термопреобразователей на длине до 500 мм
армированы сплошной двухканальной трубкой из высокочистой
оксидной керамики (А12О3 более 99,5%), которая защищает
термоэлектроды по всей зоне высоких температур и устраняет
возможность обрыва термоэлектродов в местах стыков трубок. Во
всех модификациях ТП используются термоэлектроды диаметром 0,5
мм, т.к. уменьшение диаметра, например, до 0,4 мм вдвое
уменьшает механическую прочность термоэлектрода.
Технические характеристики термопреобразователей ТП-S в
керамических чехлах
|
Параметры |
ТП-S 211 |
ТП-S 221 |
ТП-S 231 |
ТП S 241 |
ТП S 251 |
ТП S 261 |
ТП S 242 |
ТП S 252 |
|
Материал защитной арматуры |
SiO2 |
SiC |
Si3N4 |
Аl2O3 |
Лейко-
сапфир |
КТВП |
Аl2O3 |
Лейко-
сапфир |
|
Диапазон рабочих температур, °С |
0 ÷ 1300
(0 ÷ 1200)* |
0 ÷ 1300 |
|
Рабочий спай |
1 или 2 |
1 |
1 или 2 |
1 |
1 |
|
Показатель тепловой инерции, с |
240 |
120 |
240 |
120 |
120 |
|
Класс допуска |
1 или 2 |
|
Диаметр термоэлектродов, мм |
0,5 |
|
Диапазон условных давлений, МПа |
0 ÷ 1,0 (с использованием передвижного
штуцера по чертежам заказчика) |
Технические характеристики термопреобразователей ТП-B в
керамических чехлах.
|
Параметры |
ТП-S 211 |
ТП-S 221 |
ТП-S 231 |
ТП S 241 |
ТП S 251 |
ТП S 261 |
ТП S 252 |
|
Материал защитной арматуры |
SiO2 |
SiC |
Si3N4 |
Аl2O3 |
Лейко-
сапфир |
КТВП |
Лейко-
сапфир |
|
Диапазон рабочих температур, °С |
600 ÷ 1300 |
600 ÷ 1400 |
600 ÷ 1600
(600 ÷ 1500)* |
600 ÷ 1700 |
|
Рабочий спай |
1 или 2 |
1 |
1 или 2 |
1 |
|
Показатель тепловой инерции, с |
240 |
120 |
240 |
120 |
|
Класс допуска |
2 или 3 |
|
Диаметр термоэлектродов, мм |
0,5 |
|
Диапазон условных давлений, МПа |
0 ÷ 1,0 |
Примечание:
-
* - Диапазон рабочих температур в расплаве;
-
Для предотвращения разрушения керамического чехла из-за
большого градиента температуры при погружении в рабочую
среду, скорость разогрева термопреобразователя не должна
превышать 60°C/мин для корунда, 100°C/мин для керамики из
карбида или нитрида кремния. Термопреобразователи в чехлах
из кварцевой керамики (SiO2) допускают любую
скорость погружения в рабочую среду с температурой до 1300°C
, выдерживают кратковременный нагрев до 1700°C;
-
Термопреобразователи, предназначенные для использованея
при избыточном давлении рабочей среды, изготавливаются в
герметичном исполнении (термоэлектроды герметизируются в
клеммной головке), что указывается в явном виде при заказе.
Перечень исполнений термопреобразователей ТП-S (В) в
керамических защитных чехлах.
|
Модификация |
Наружный диаметр, мм |
Длина монтажной части, ℓ
мм |
|
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
|
ТП-S 211 |
25/32 |
- |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-S 221 |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-S 231 |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-S 241 |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-S 251 |
9,5/20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-S 261 |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-S 242 |
12/20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-S 252 |
6,5/12 |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
ТП-В 211 |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-В 221 |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-В 231 |
25/32 |
- |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-В 241 |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-В 251 |
9,5/20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-В 261 |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-В 252 |
6,5/12 |
+ |
+ |
+ |
+ |
+ |
- |
- |
Условное обозначение: ТП-S(В) XXX - d - L
где: XXX -номер модификации, d -диаметр
защитного чехла, L - длина монтажной части.
Примеры записи при заказе:
ТП-S 211 - 25 - 1000 - термопреобразователь
градуировки S в чехле из оксида кремния,
конструктивной модификации 211, диаметром 25 мм,
монтажной длины 1000 мм;
ТП-В 241 - 25 - 1600 - термопреобразователь
градуировки B в корундовом чехле (А12О3)
конструктивной модификации 241, наружным диаметром 25
мм и монтажной длины 1600 мм.
Без дополнительных указаний термопреобразователи ТП-S
поставляются по 2 классу точности,
а ТП-В по 3 классу точности.
|
